Subestações de média e alta tensão
Engenharia, montagem eletromecânica e comissionamento para empreendimentos novos, ampliações e modernizações.
Falar com a equipe técnicaEngenharia, montagem eletromecânica e comissionamento
As subestações de energia são elementos essenciais para garantir o fornecimento seguro, confiável e contínuo de energia elétrica em instalações industriais, comerciais e de infraestrutura. São responsáveis por receber, transformar, proteger e distribuir a energia elétrica, assegurando o desempenho e a disponibilidade dos processos produtivos.
A PSO Engenharia Elétrica atua na implantação de subestações de média e alta tensão, oferecendo soluções completas para empreendimentos novos, ampliações e modernizações. Nossa atuação é flexível e adaptada às necessidades de cada projeto, podendo abranger desde a engenharia e implantação de subestações de média tensão até a execução da montagem eletromecânica de subestações de alta tensão, sempre em conformidade com as normas técnicas e os requisitos do cliente.
Tipos de subestações em que atuamos

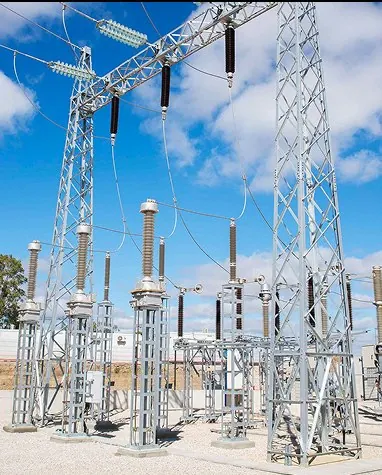

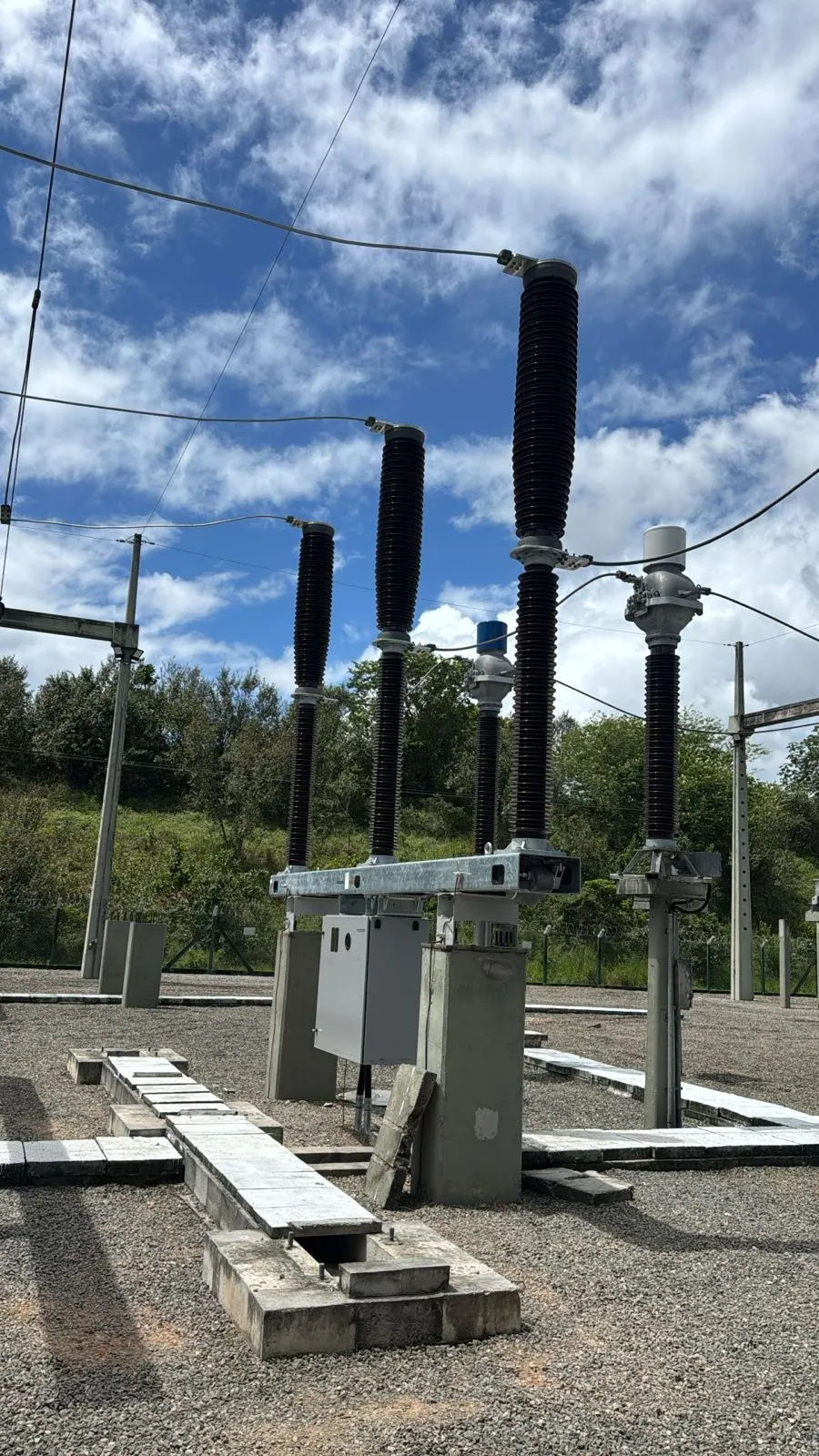

Subestações AIS (Air Insulated Substation) ao tempo
Equipamentos instalados ao ar livre, sobre estruturas metálicas ou de concreto, com isolamento pelo ar atmosférico. É a solução mais comum em instalações de alta tensão, ideal para plantas industriais e empreendimentos de grande porte que dispõem de área física para a implantação dos equipamentos.

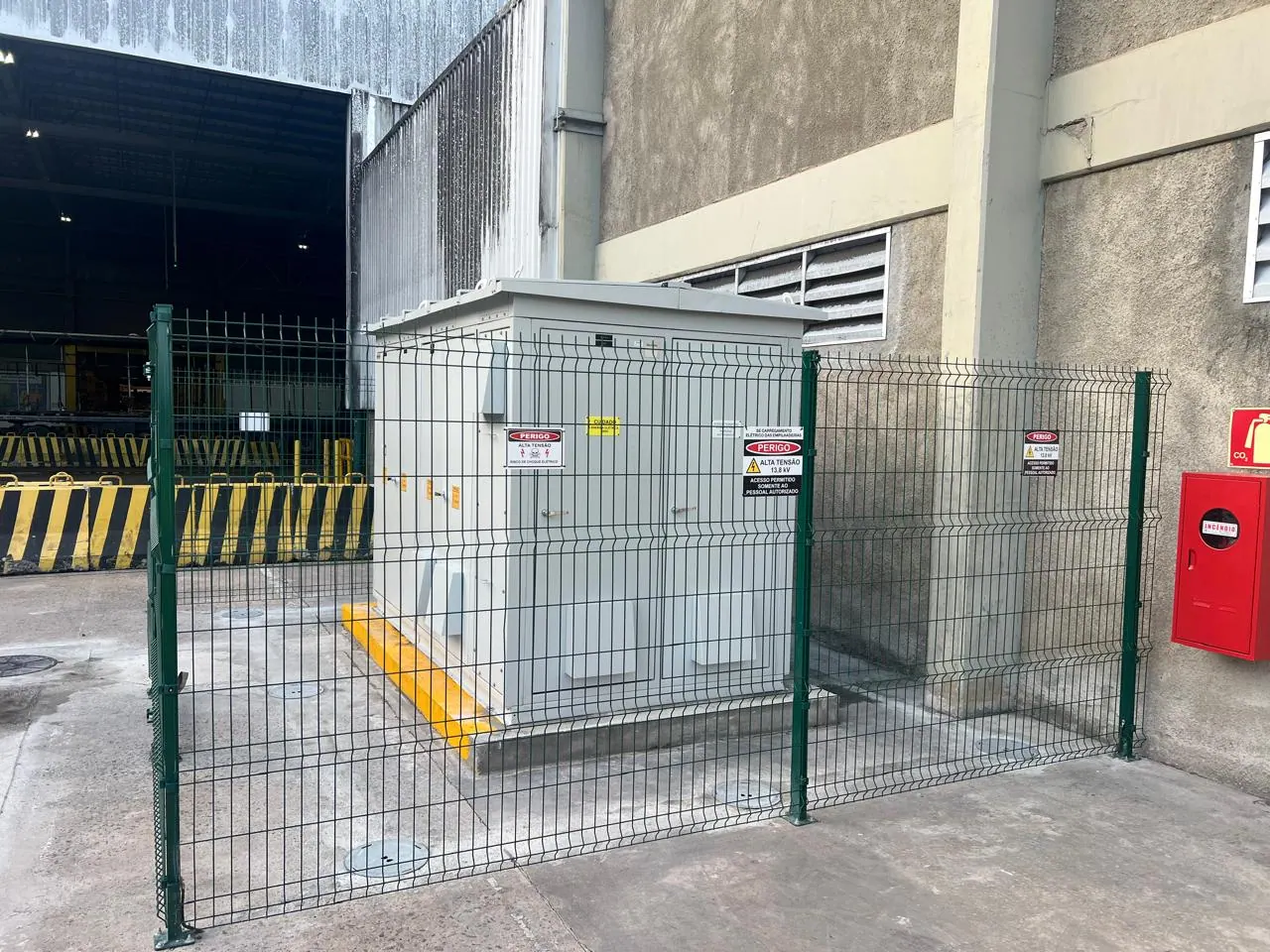

Subestações blindadas (metal-enclosed), abrigadas ou ao tempo
Equipamentos encapsulados em cubículos metálicos fechados, destinados à proteção, manobra, medição e distribuição de energia em média tensão. São indicados quando há restrição de espaço, necessidade de montagem mais rápida, menor intervenção civil e maior segurança operacional, pois reduzem a exposição das partes energizadas e permitem uma instalação padronizada. Podem compor uma subestação interna, uma sala elétrica ou uma entrada de energia, em ambiente abrigado ou ao tempo.

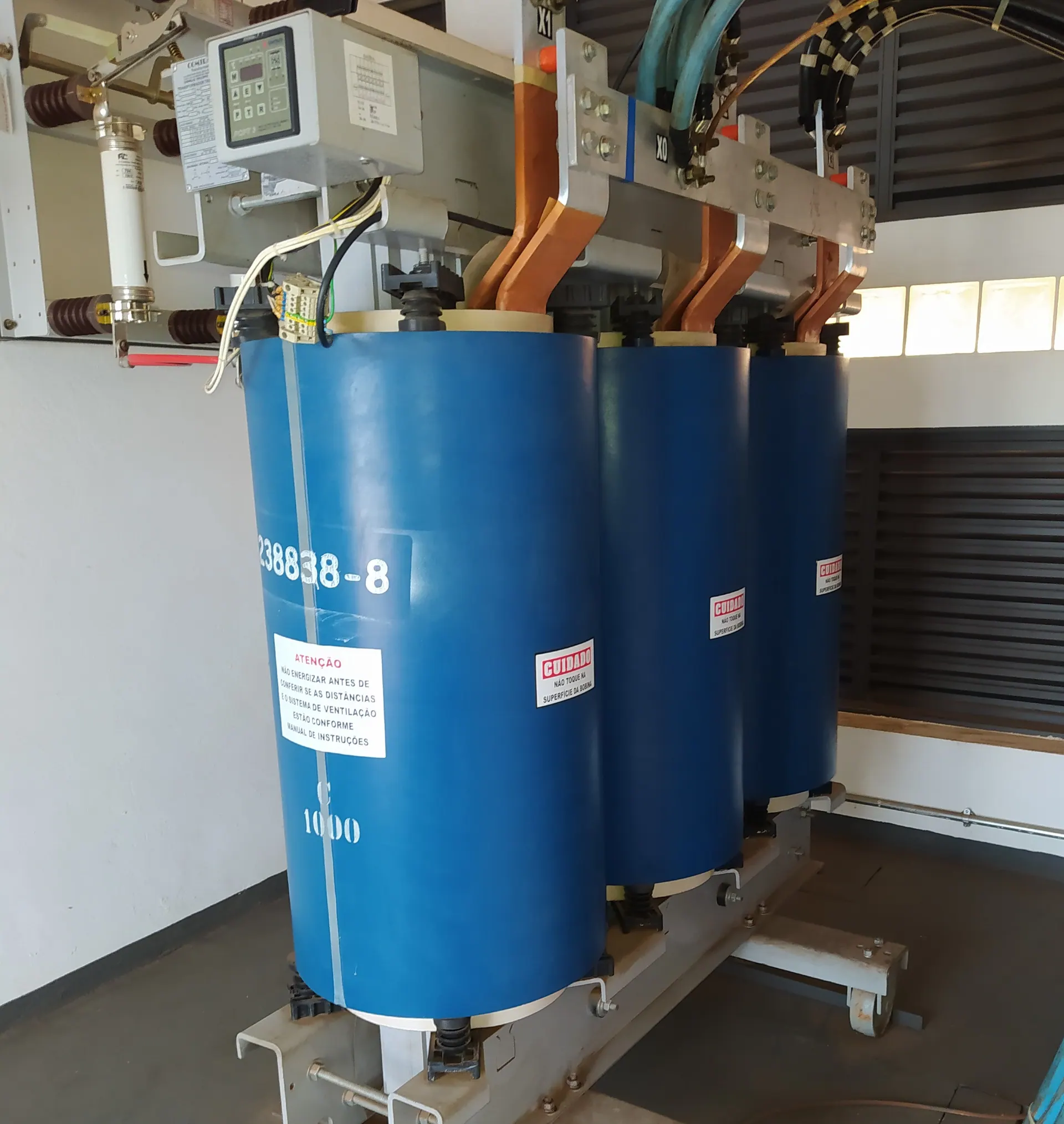

Subestações abrigadas em alvenaria
Equipamentos instalados em ambiente abrigado, projetado para acomodar o sistema elétrico de média e baixa tensão de forma integrada à infraestrutura civil da unidade. Permite concentrar, em um mesmo ambiente, transformadores, painéis de média tensão, QGBTs e CCMs, entre outros. Diferenciam-se por oferecer maior proteção dos equipamentos contra intempéries e melhor controle das condições ambientais da instalação, incluindo ventilação, exaustão ou climatização específica.
Escopo de serviços
A PSO adapta seu escopo de atuação conforme as características de cada empreendimento. Na prática, são três frentes:
Subestações de média tensão
Soluções completas, da engenharia ao comissionamento, que podem contemplar:
- Engenharia elétrica e projetos executivos
- Elaboração de memoriais descritivos e documentação técnica
- Especificação técnica de equipamentos
- Apoio nos processos de aprovação junto às concessionárias
- Execução da infraestrutura elétrica e malha de aterramento
- Montagem eletromecânica dos equipamentos
- Instalação de painéis de média tensão, proteção e controle
- Parametrização e integração de sistemas de proteção
- Ensaios elétricos e comissionamento
- Apoio à energização da instalação
Documentação técnica que acompanha o projeto executivo:

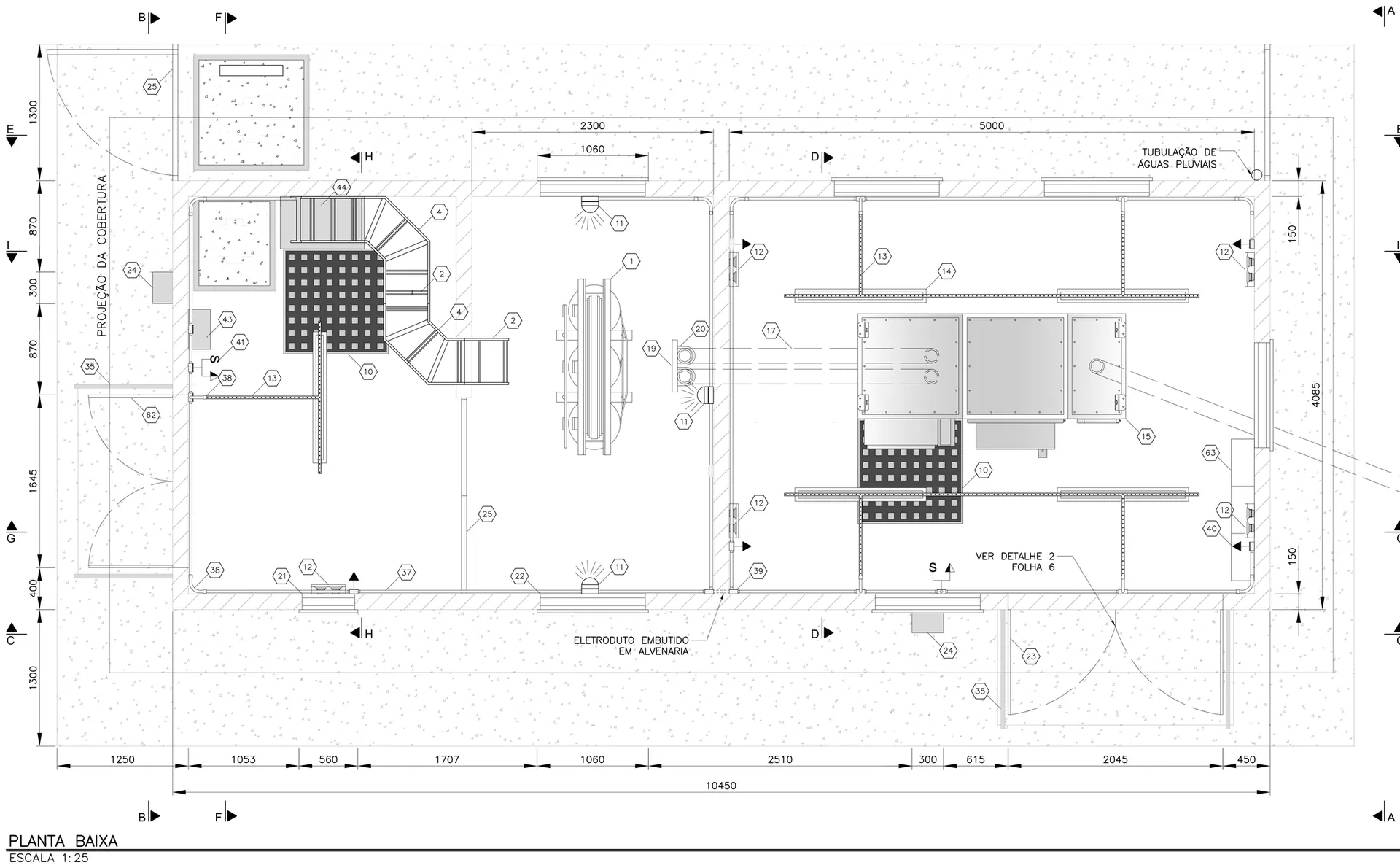

- Plantas e cortes da subestação
- Diagramas unifilares de força
- Diagramas esquemáticos de comando e proteção
- Projeto da malha de aterramento e equipotencialização
- Rotas de cabos, canaletas, eletrodutos, eletrocalhas e leitos
- Listas de materiais e especificações técnicas
- Interfaces civis associadas — bases, canaletas, acessos, ventilação e contenção de óleo, quando aplicável

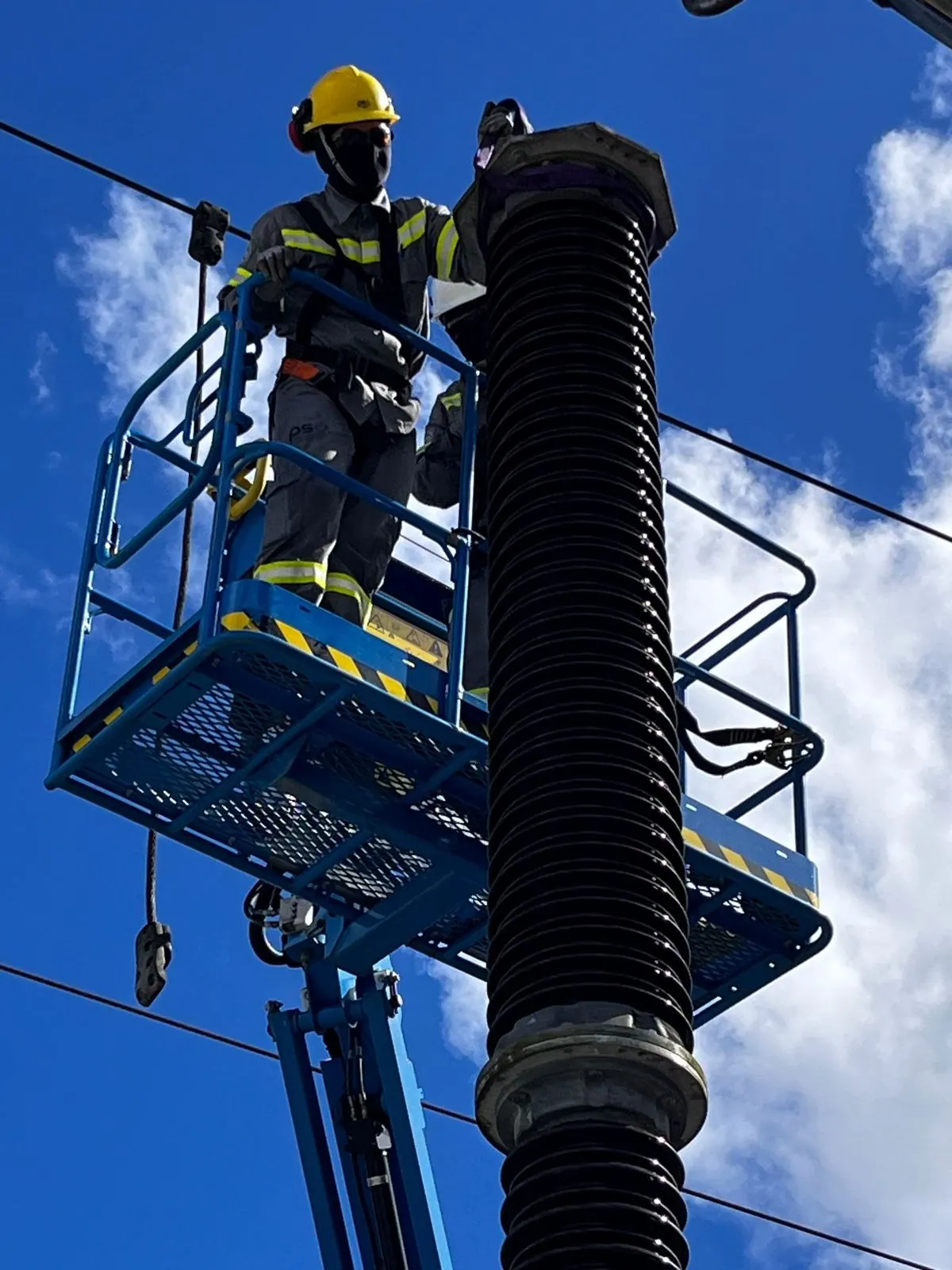

Subestações de alta tensão
Aqui a PSO atua como especialista na execução das obras eletromecânicas, em parceria com empresas de engenharia, fabricantes de equipamentos e EPCistas. Nosso escopo contempla:
- Montagem eletromecânica de transformadores de potência
- Instalação de disjuntores, chaves seccionadoras, TCs, TPs, para-raios e demais equipamentos de pátio
- Montagem de barramentos rígidos e flexíveis
- Instalação de estruturas metálicas, suportes e ferragens
- Execução da infraestrutura elétrica: eletrocalhas, leitos, eletrodutos e caixas de passagem
- Execução da malha de aterramento e interligações equipotenciais
- Lançamento, identificação e conexão de cabos de alta, média e baixa tensão
- Lançamento e interligação de cabos de comando, controle, proteção, supervisão e telecomunicações
- Instalação e interligação de painéis de proteção, controle e serviços auxiliares
- Apoio às atividades de testes, inspeções, comissionamento e energização
A engenharia executiva, os estudos elétricos e o fornecimento dos principais equipamentos são desenvolvidos pelo cliente, pela empresa de engenharia ou pela EPC responsável pelo empreendimento, cabendo à PSO a execução da implantação em campo com elevado padrão de qualidade e produtividade.

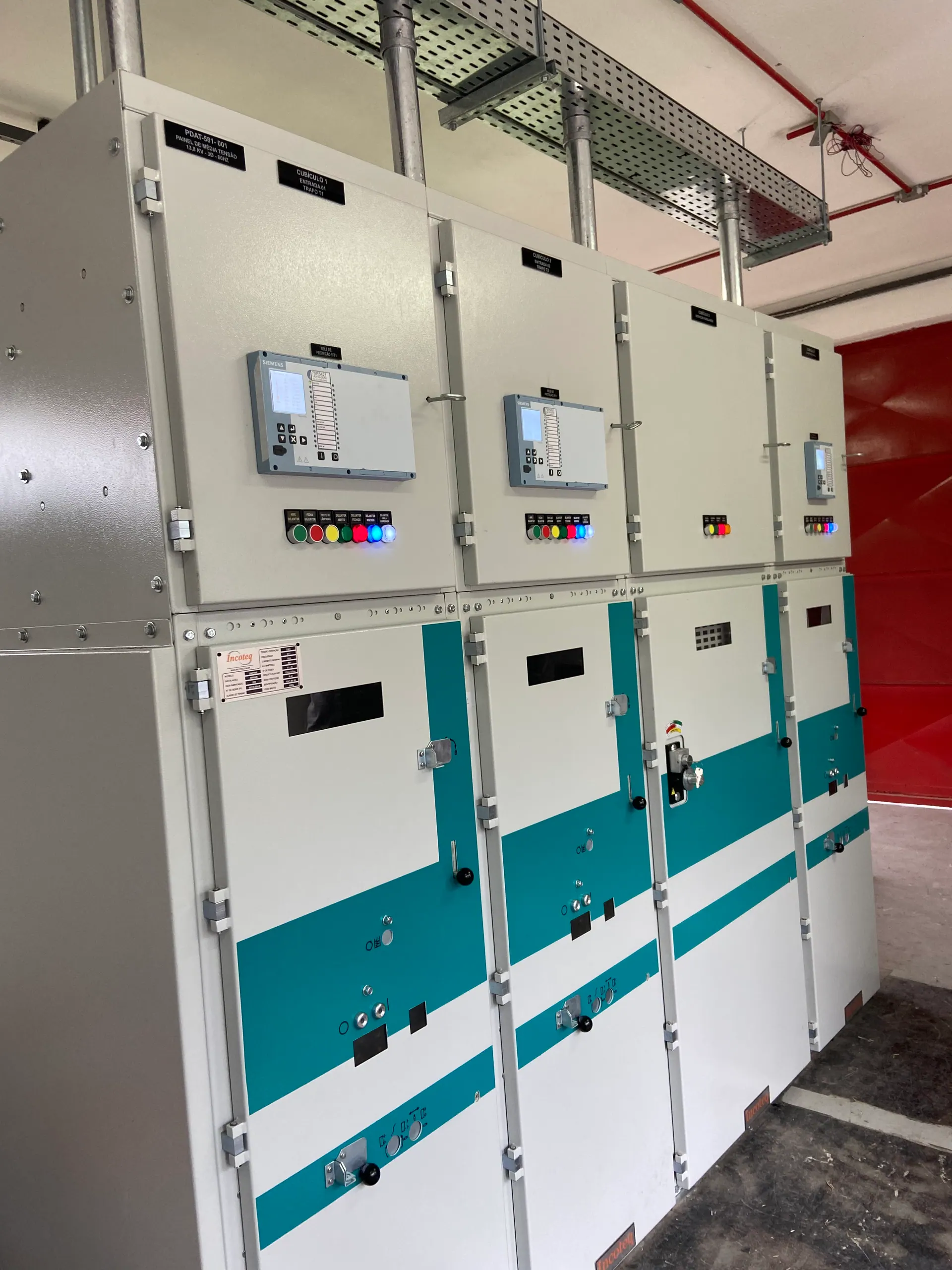

Retrofit e modernização
Também executamos serviços de modernização e ampliação de subestações existentes, incluindo substituição de equipamentos, adequações eletromecânicas, expansão de sistemas elétricos e implantação de novas interligações, sempre buscando minimizar o impacto na operação da planta.
Por que escolher a PSO Engenharia Elétrica?
- Atuação em subestações de média e alta tensão
- Apoio na homologação junto à concessionária de energia
- Soluções completas para média tensão, da engenharia ao comissionamento
- Especialização na montagem eletromecânica de subestações de alta tensão
- Equipes próprias altamente qualificadas para obras industriais e de infraestrutura
- Experiência em montagem de equipamentos e em lançamento e conexão de cabos de potência, comando, controle, proteção e telecomunicações
- Planejamento executivo focado em segurança, produtividade e cumprimento de prazos
- Integração eficiente com projetistas, fabricantes e empresas EPC
- Elevado padrão de qualidade na execução e na documentação técnica
Conformidade técnica
Todos os serviços são executados em conformidade com as normas técnicas aplicáveis, incluindo:
- ABNT NBR 14039
- ABNT NBR 5410
- ABNT NBR 13231
- Normas de distribuição de energia
- NR-10
- NR-35
Somam-se a elas os requisitos das concessionárias de energia, as especificações dos fabricantes e os procedimentos técnicos definidos para cada empreendimento.
Perguntas frequentes
O que está incluso na implantação de uma subestação elétrica?
A implantação pode incluir o desenvolvimento da engenharia, elaboração de projetos executivos, infraestrutura elétrica, execução da malha de aterramento, montagem eletromecânica dos equipamentos, instalação dos sistemas de proteção e controle, ensaios elétricos, comissionamento e apoio à energização. O escopo varia conforme o tipo de subestação (média ou alta tensão), as necessidades do empreendimento e as exigências da concessionária de energia.
Quando é necessário realizar o retrofit de uma subestação elétrica?
O retrofit é recomendado quando os equipamentos estão obsoletos, há necessidade de aumento de carga, adequação às normas técnicas ou melhoria da confiabilidade e segurança operacional. A modernização permite substituir equipamentos, ampliar a capacidade da instalação e reduzir riscos de falhas, prolongando a vida útil da infraestrutura elétrica sem a necessidade de construir uma nova subestação.
Qual a diferença entre uma subestação de média tensão e uma de alta tensão?
A diferença está no nível de tensão de operação e, consequentemente, na finalidade e no porte da instalação. As subestações de média tensão (tipicamente de 1 kV a 36,2 kV) recebem a energia da concessionária, rebaixam o nível de tensão e distribuem energia para plantas industriais, empreendimentos comerciais e obras de infraestrutura. Já as de alta tensão (acima de 36,2 kV, como 69 kV, 138 kV ou 230 kV) integram os sistemas de transmissão e os grandes empreendimentos, com equipamentos de maior porte, distâncias de isolamento mais rigorosas e uma montagem eletromecânica especializada — fatores essenciais para garantir segurança, confiabilidade e desempenho operacional.
A PSO executa a subestação completa ou apenas a montagem eletromecânica?
Depende do nível de tensão e do arranjo do empreendimento. Em subestações de média tensão a PSO pode entregar a solução completa, da engenharia e dos projetos executivos até o comissionamento e o apoio à energização. Em subestações de alta tensão atuamos como especialistas na execução das obras eletromecânicas: a engenharia executiva, os estudos elétricos e o fornecimento dos principais equipamentos ficam com o cliente, com a empresa de engenharia ou com a EPC responsável, cabendo à PSO a implantação em campo.
Soluções sob medida para cada projeto
Independentemente do porte ou da complexidade da instalação, a PSO Engenharia Elétrica disponibiliza equipes qualificadas para desenvolver, implantar e executar subestações de média e alta tensão com segurança, qualidade e confiabilidade.
Seja em projetos completos de média tensão ou na montagem eletromecânica de subestações de alta tensão, atuamos como parceiros estratégicos de nossos clientes, entregando soluções alinhadas às melhores práticas da engenharia e às exigências dos mais diversos segmentos industriais e de infraestrutura.
Entre em contato com nossa equipe e descubra como a PSO pode contribuir para o sucesso do seu empreendimento.
