Projetos de aterramento e SPDA

O impacto da nova NBR 5419:2026 nos projetos industriais

O Brasil possui a maior incidência de raios do mundo, tornando o Sistema de Proteção contra Descargas Atmosféricas (SPDA) e as malhas de aterramento itens obrigatórios de segurança industrial. Contudo, operar com projetos antigos ou análises de risco ultrapassadas representa um risco severo para as organizações.

A publicação da nova norma ABNT NBR 5419:2026 trouxe mudanças profundas nos critérios de engenharia de proteção. Entre as principais alterações estão:

• Aumento de até 700% na densidade de descargas atmosféricas O novo mapa de densidade de descargas do país foi revisado, e algumas regiões apresentaram aumentos de até 700% no índice de incidência de raios, o que invalida grande parte das análises de risco elaboradas sob a norma anterior.
• Novas fórmulas de gerenciamento de risco Foram incluídos novos parâmetros para o cálculo de frequência de danos, exigindo níveis de proteção mais rigorosos para as estruturas industriais.
• Novas restrições de materiais A norma de 2026 impõe modificações nos materiais e métodos de fixação permitidos para os subsistemas de proteção.

A solução PSO: escopo dos projetos de SPDA e aterramento

Atuando no mercado de segurança elétrica desde 2011, a PSO desenvolve projetos executivos completos que atendem rigorosamente aos quatro pilares da norma vigente. Nossa metodologia é dividida em quatro etapas técnicas:

1

Novo estudo de análise de riscos (NBR 5419-2:2026)

Recalculamos os riscos de perda de vidas humanas, perda de patrimônio cultural, perdas de valor econômico e frequência de danos, utilizando os parâmetros de cálculo e o mapa de densidade de descargas atmosféricas atualizados. Este estudo define se a estrutura necessita ou não de proteção, e qual o nível de proteção do SPDA (I, II, III ou IV).

2

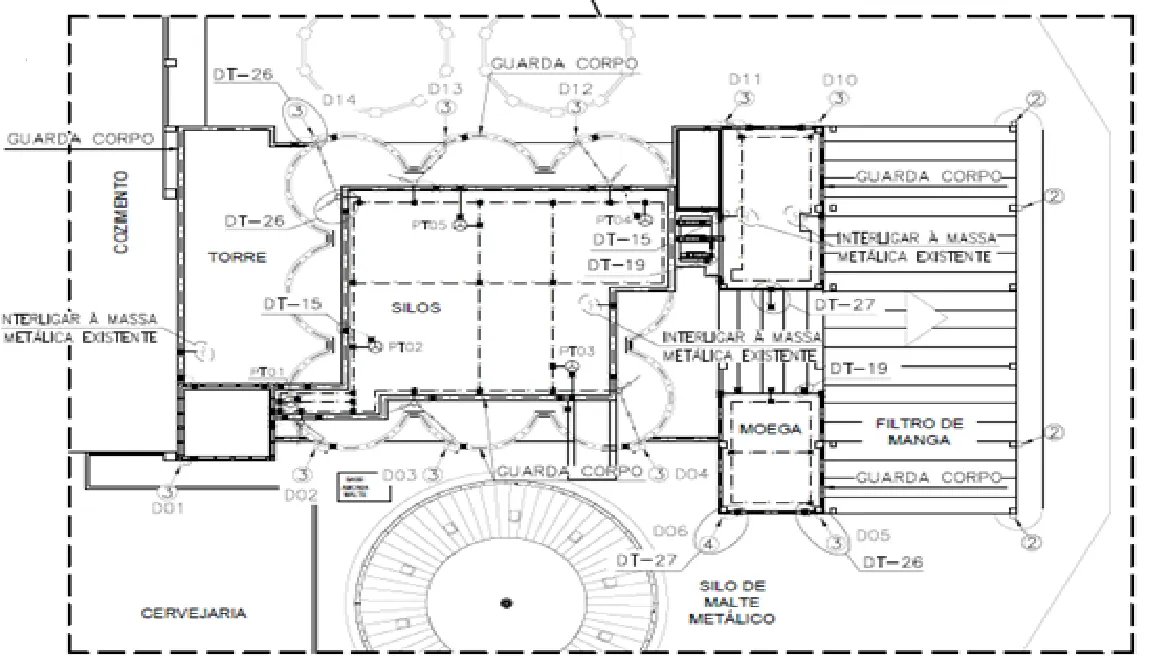

Projeto de captação e descidas (NBR 5419-3:2026)

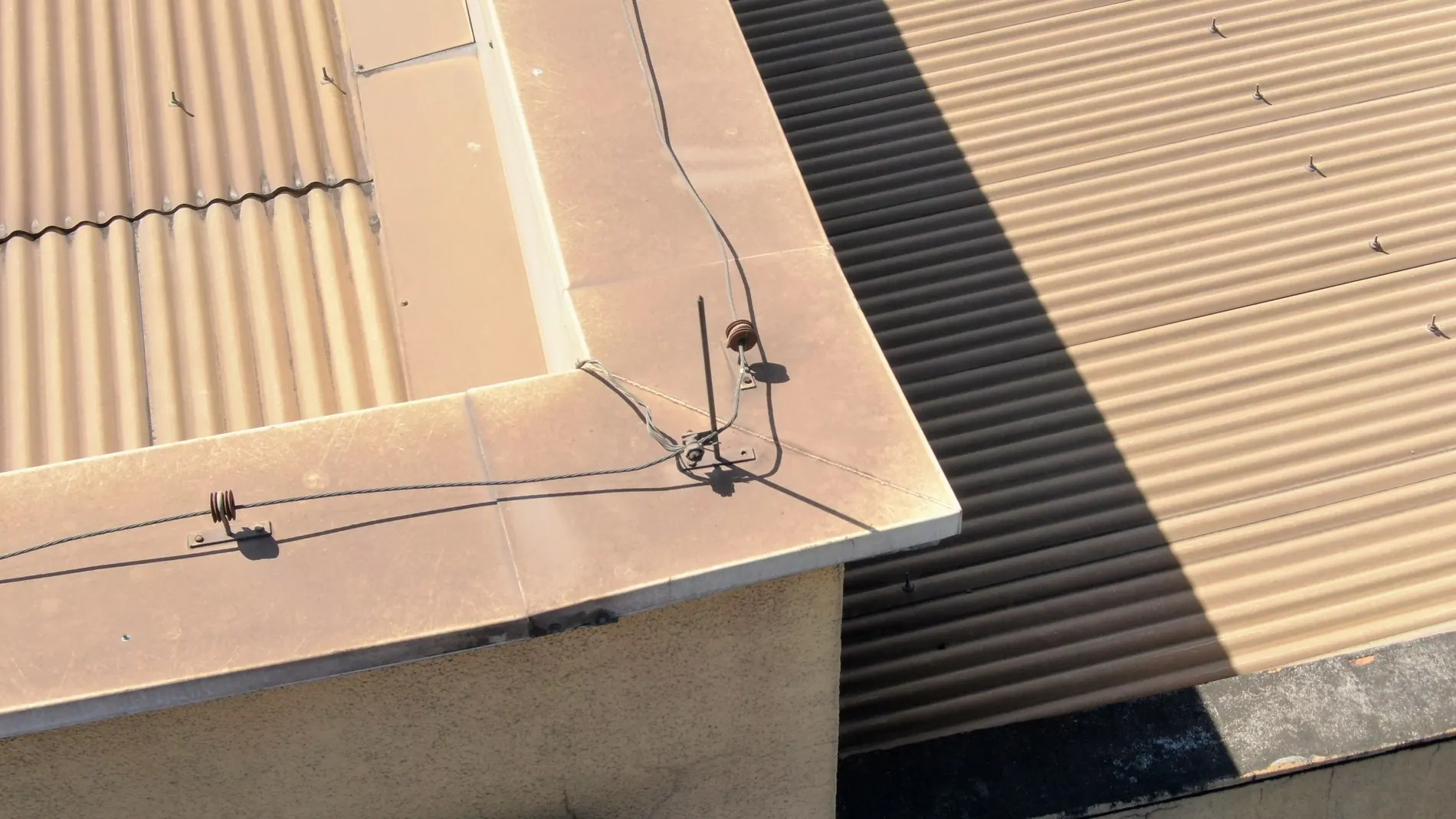

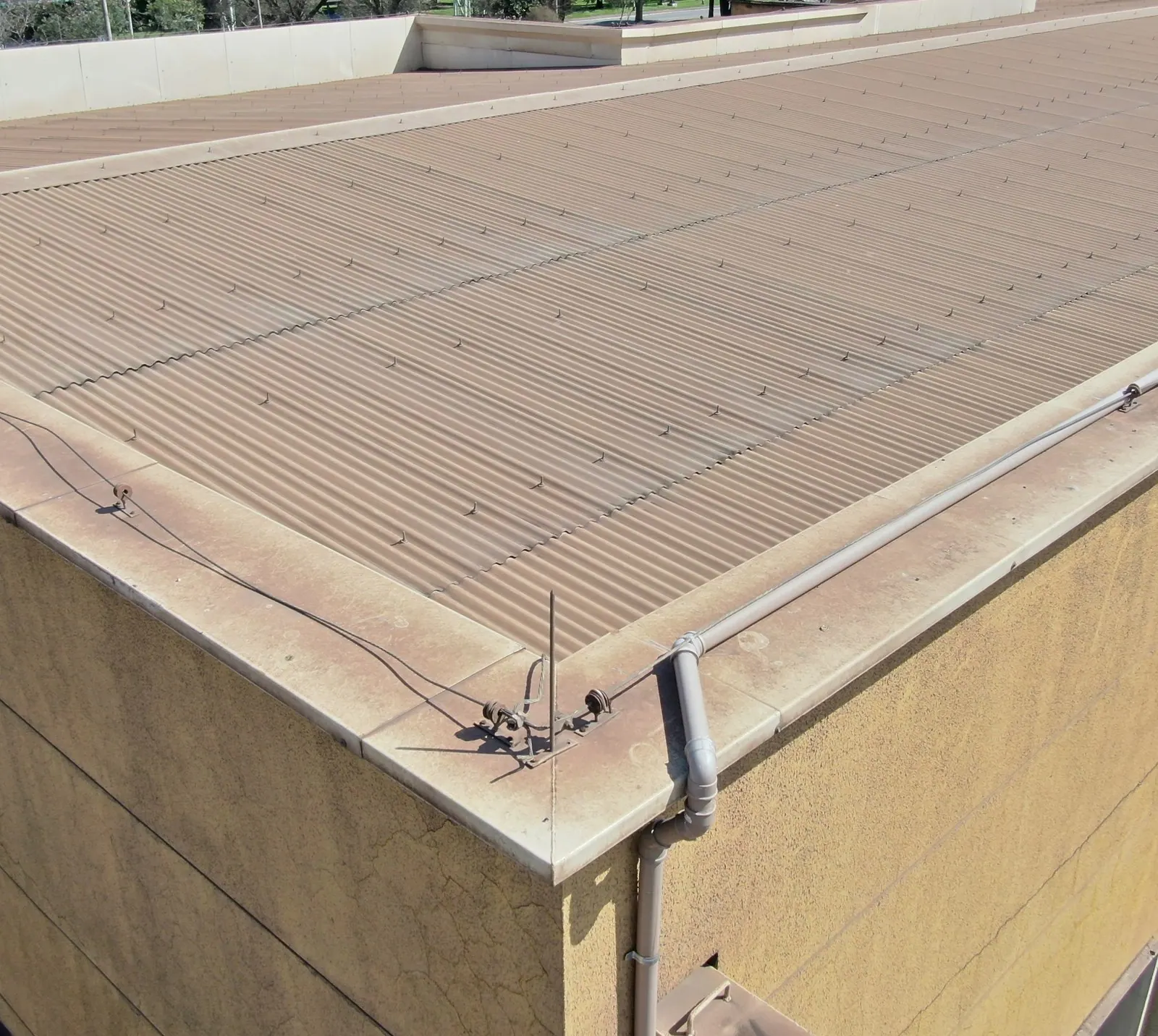

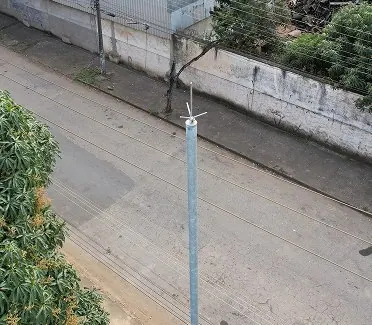

• Captação: dimensionamento técnico do posicionamento de captores verticais (mini captores e mastro), condutores suspensos e condutores em malha, seguindo os métodos do ângulo de proteção, esfera rolante e/ou das malhas.

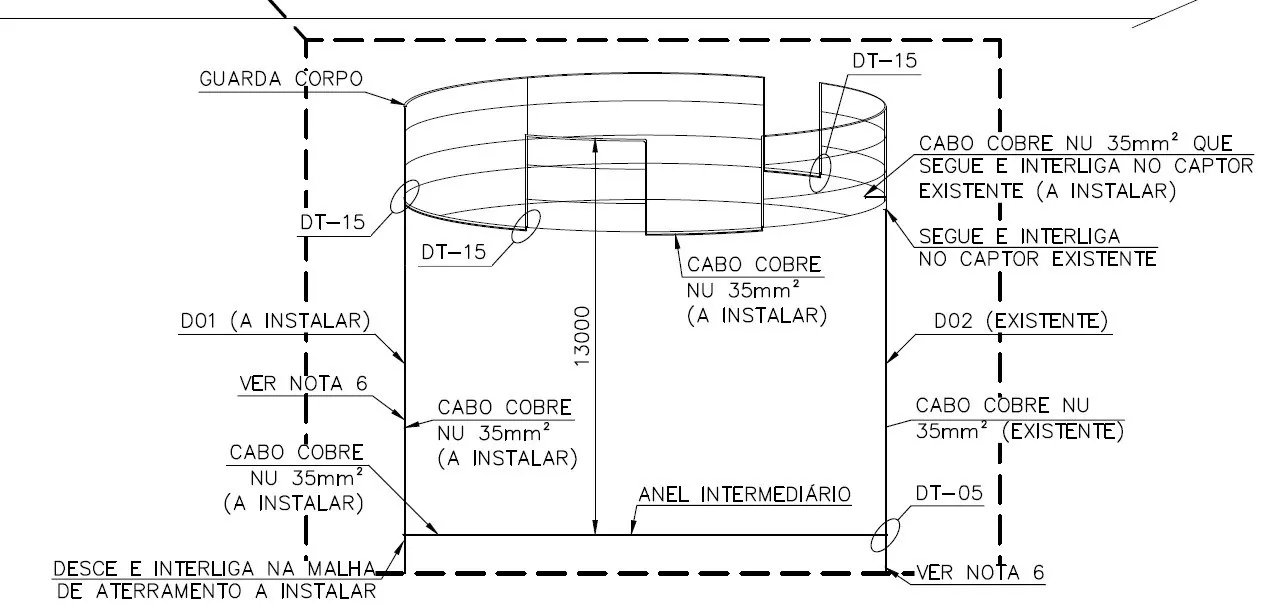

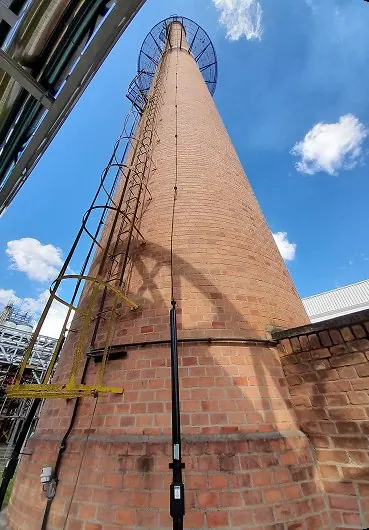

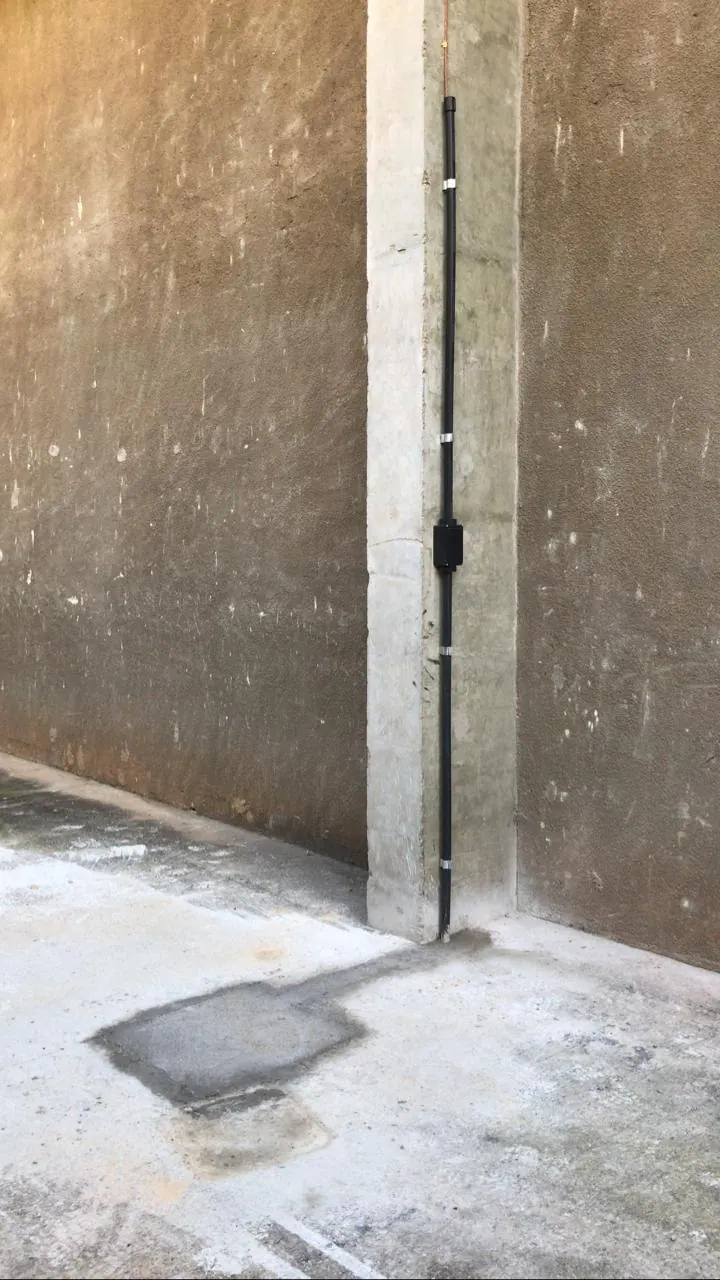

• Descidas: os condutores de descida são projetados para reduzir a probabilidade de danos, provendo diversos caminhos paralelos para a corrente elétrica e o menor caminho possível até o aterramento.

3

Projeto da malha de aterramento e equipotencialização (NBR 5419-3:2026)

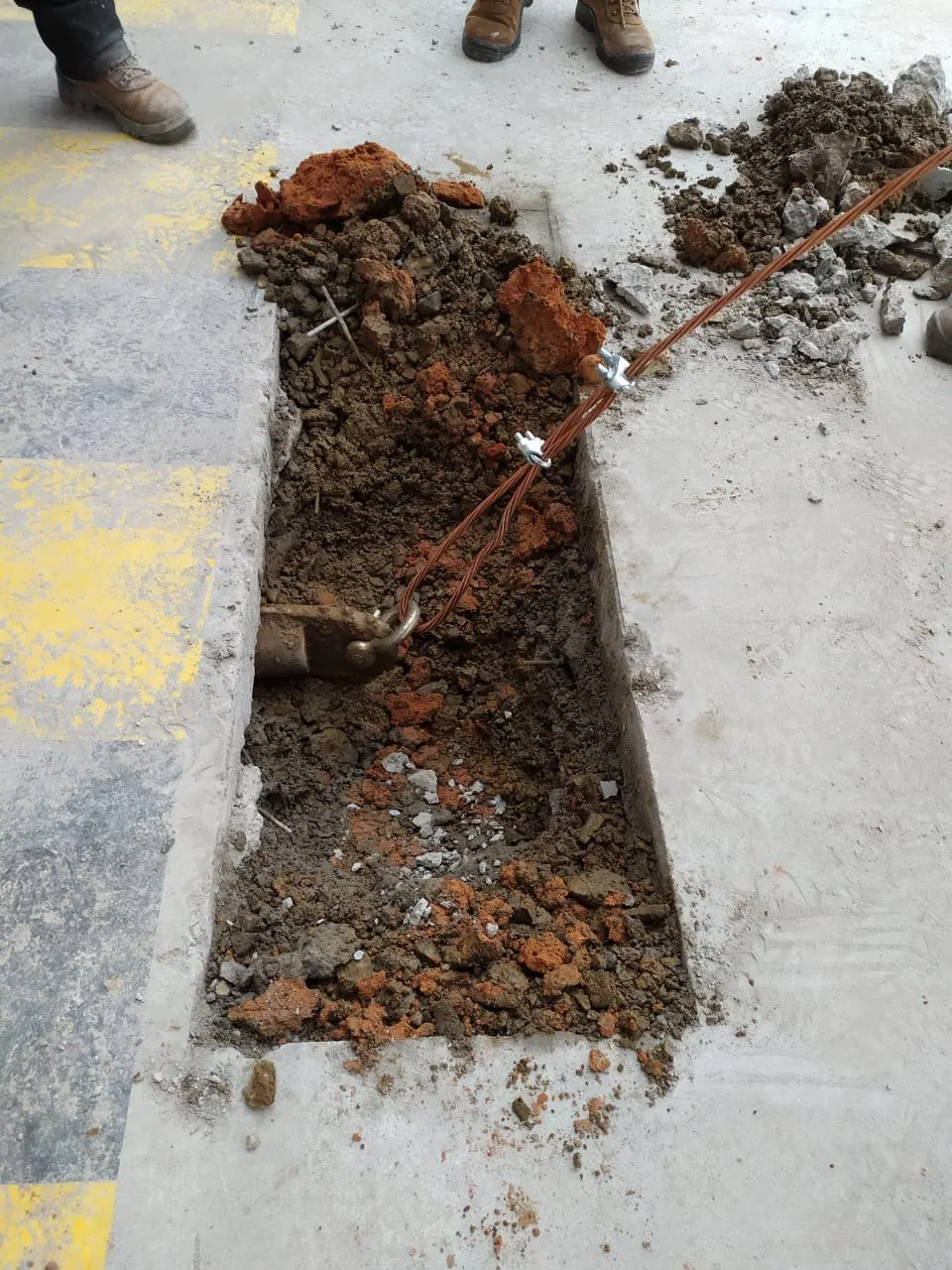

• Estudo, projeto e aprimoramento da geometria e das dimensões do subsistema de aterramento, minimizando qualquer sobretensão potencialmente perigosa na dispersão da corrente da descarga atmosférica para a terra.

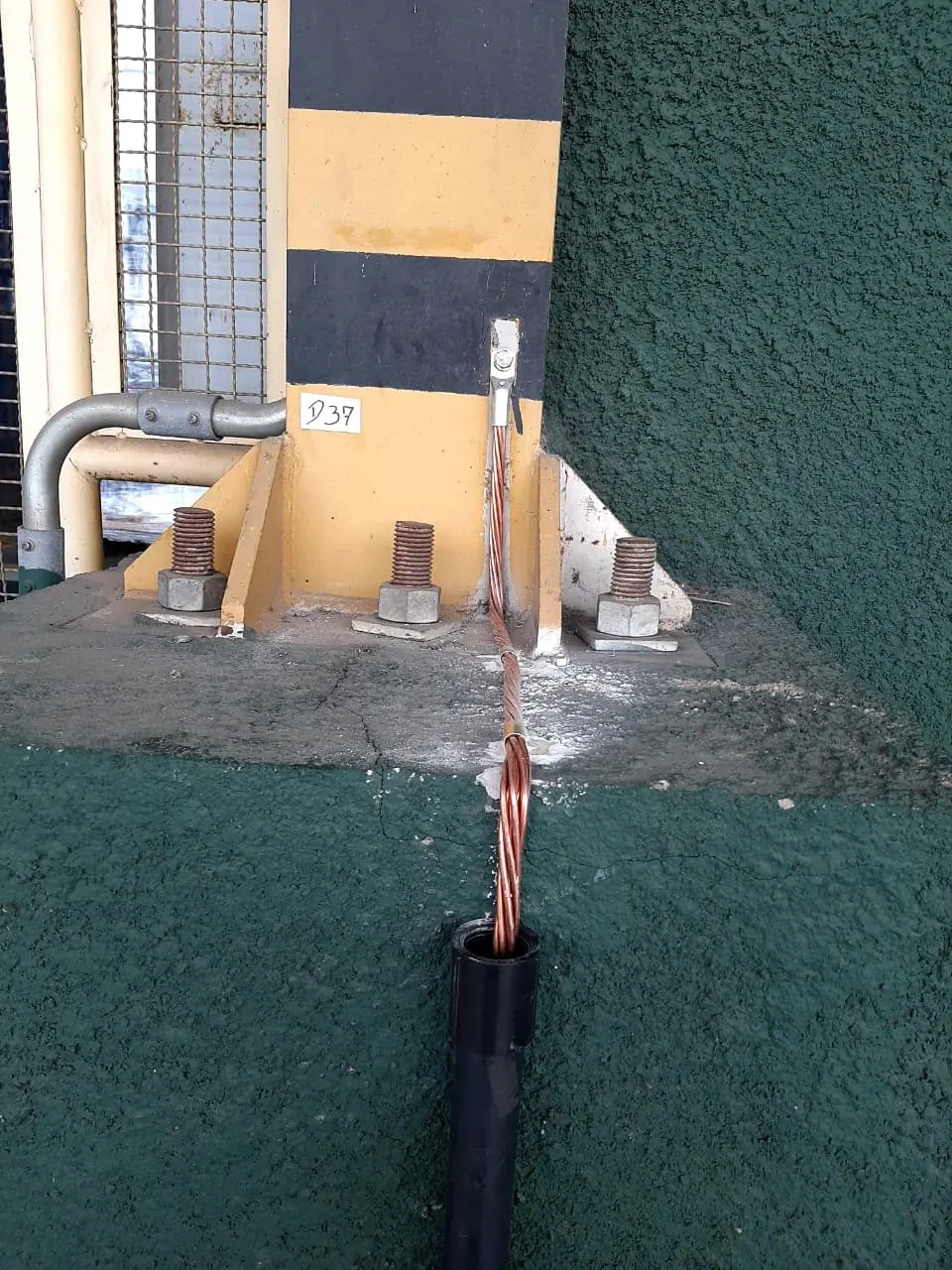

• Detalhamento técnico de equipotencialização de massas metálicas, interligando estruturas metálicas, tubulações de aço e carcaças de equipamentos, para equalizar o potencial elétrico e eliminar riscos de choques e efeitos de estática.

4

Medidas de proteção contra surtos — MPS (NBR 5419-4:2026)

Detalhamento técnico de blindagens eletromagnéticas e especificação de Dispositivos de Proteção contra Surtos (DPS) para mitigar queimas de equipamentos e painéis eletrônicos causadas por induções de descargas atmosféricas.

• ABNT NBR 5419:2026 (partes 2, 3 e 4)
• NR-10
• AVCB (Corpo de Bombeiros)

Diferencial PSO: ponta a ponta e atualização legal

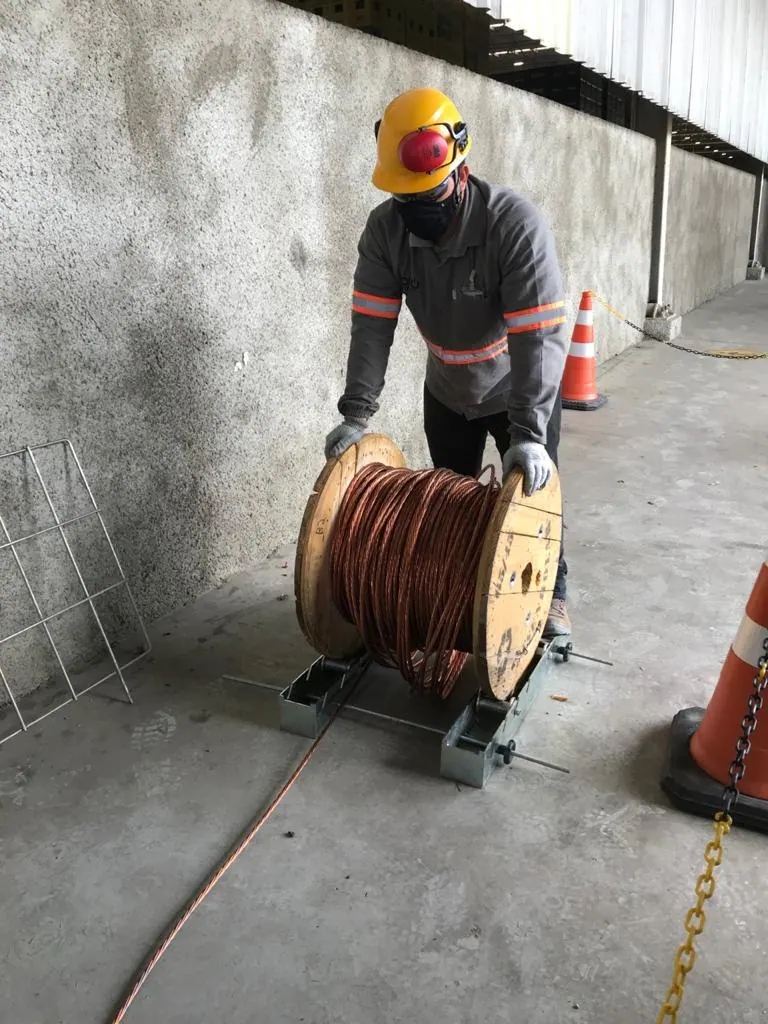

• Experiência prática e solução turnkey (estudo + instalação) Atuamos desde a fase analítica de engenharia até a execução física das adequações, sendo responsáveis tanto pelo Estudo de Análise de Riscos e Projeto Executivo quanto pela instalação física da malha de aterramento, mastros de captação, equipotencialização de equipamentos e interligação de estruturas existentes.
• Prontidão para a NBR 5419:2026 Nossos engenheiros estão plenamente atualizados com as regras e fórmulas da nova revisão normativa de 2026, avaliando projetos antigos para verificar se os níveis de proteção originais ainda são suficientes frente aos novos índices de densidade de descargas atmosféricas, que chegam a até 700% de aumento em relação à revisão anterior.

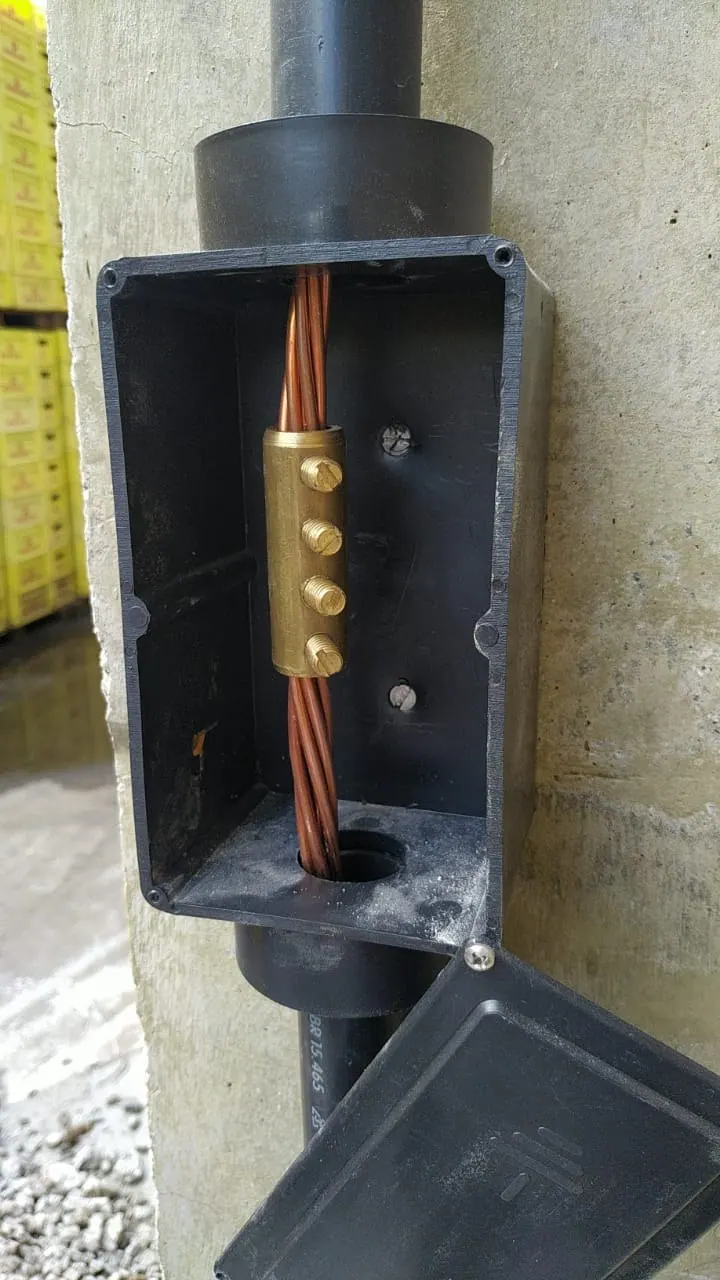

• Rigor técnico para emissão de laudos Entregamos projetos que facilitam futuras manutenções e inspeções (periódicas, com ensaios anuais/trienais e visuais entre as periódicas), assegurando facilidade no monitoramento de continuidade das malhas de terra e emissão simplificada do Laudo de Conformidade Técnica com ART.

Casos de sucesso

A PSO Engenharia Elétrica atua em empresas de diversos segmentos industriais, desenvolvendo estudos, projetos executivos e adequações físicas de SPDA e aterramento. Entre os projetos realizados destacam-se:

Por que escolher a PSO Engenharia Elétrica?

‹›1 / 6

• Equipe formada por engenheiros especialistas em proteção contra descargas atmosféricas e sistemas de aterramento;
• Atuação no mercado de segurança elétrica desde 2011;
• Solução turnkey: estudo, projeto executivo e instalação física;
• Engenheiros plenamente atualizados com a nova ABNT NBR 5419:2026;
• Experiência comprovada em cases industriais;
• Atendimento em todo o Brasil;
• Conformidade com NR-10, NBR 5419, AVCB e demais normas aplicáveis;
• Emissão de laudos e ART com validade legal plena;
• Suporte técnico para manutenções e inspeções periódicas.

Proteja sua indústria sob a nova legislação de SPDA

Não deixe a segurança das pessoas, dos equipamentos e a conformidade regulatória da sua empresa expostas a análises de risco obsoletas. Adeque seu sistema elétrico com a engenharia consultiva da PSO Engenharia Elétrica.

Solicite a reavaliação do seu projeto de SPDA frente à ABNT NBR 5419:2026.

Entre em contato conosco→
