Estudos e laudos elétricos

Diagnósticos de engenharia para assegurar a qualidade da energia, a proteção dos equipamentos e o risco zero de acidentes na sua planta.

Solicitar orçamento para estudos elétricos

Estudos e laudos elétricos industriais

Reduzir perdas e extinguir desperdícios. Essa é a meta de qualquer negócio eficiente. No entanto, em instalações elétricas, os maiores gargalos costumam se esconder por trás de faturas complexas e de hábitos óbvios como “após utilizar, desligue”. O verdadeiro desperdício é invisível a olho nu.

Trabalhar de forma otimizada está no DNA da PSO. Nossos estudos e laudos elétricos vão além do básico, proporcionando redução real de perdas e o ajuste cirúrgico dos componentes que estruturam o seu sistema.

Estudos elétricos (prevenção e futuro) Examinam o comportamento dinâmico da instalação. Em fase de projeto, antecipam gargalos e blindam o sistema; em fase de operação, identificam pontos exatos de melhoria e mitigam riscos de paradas.
Laudos técnicos (diagnóstico e realidade) Pautados em medições precisas de grandezas elétricas, os laudos traduzem a real situação de campo da sua empresa. O resultado é um direcionamento objetivo de ações preventivas e corretivas para extrair o máximo desempenho com o menor custo possível.

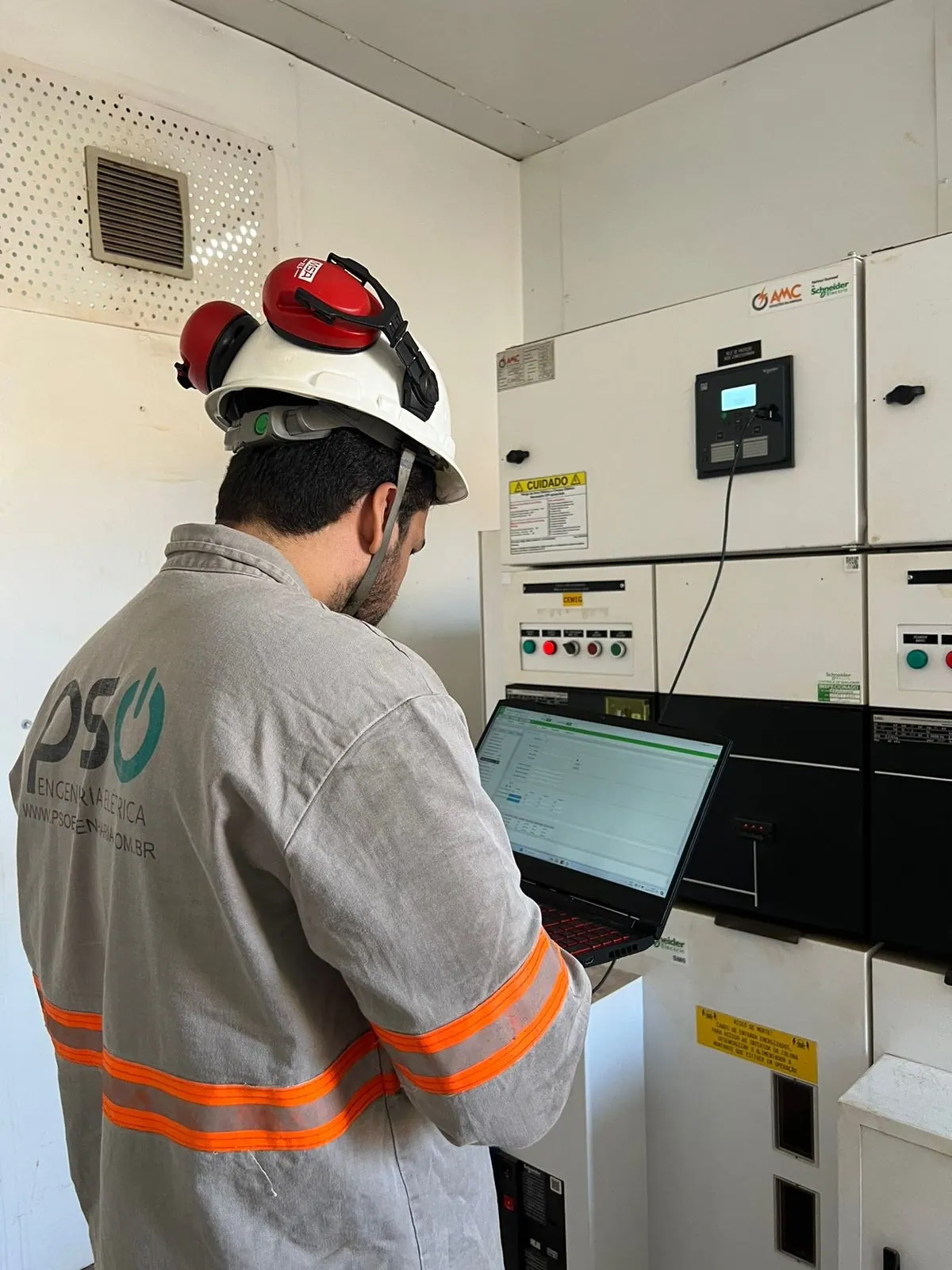

Engenheiro da PSO consolidando dados de campo em planta industrial

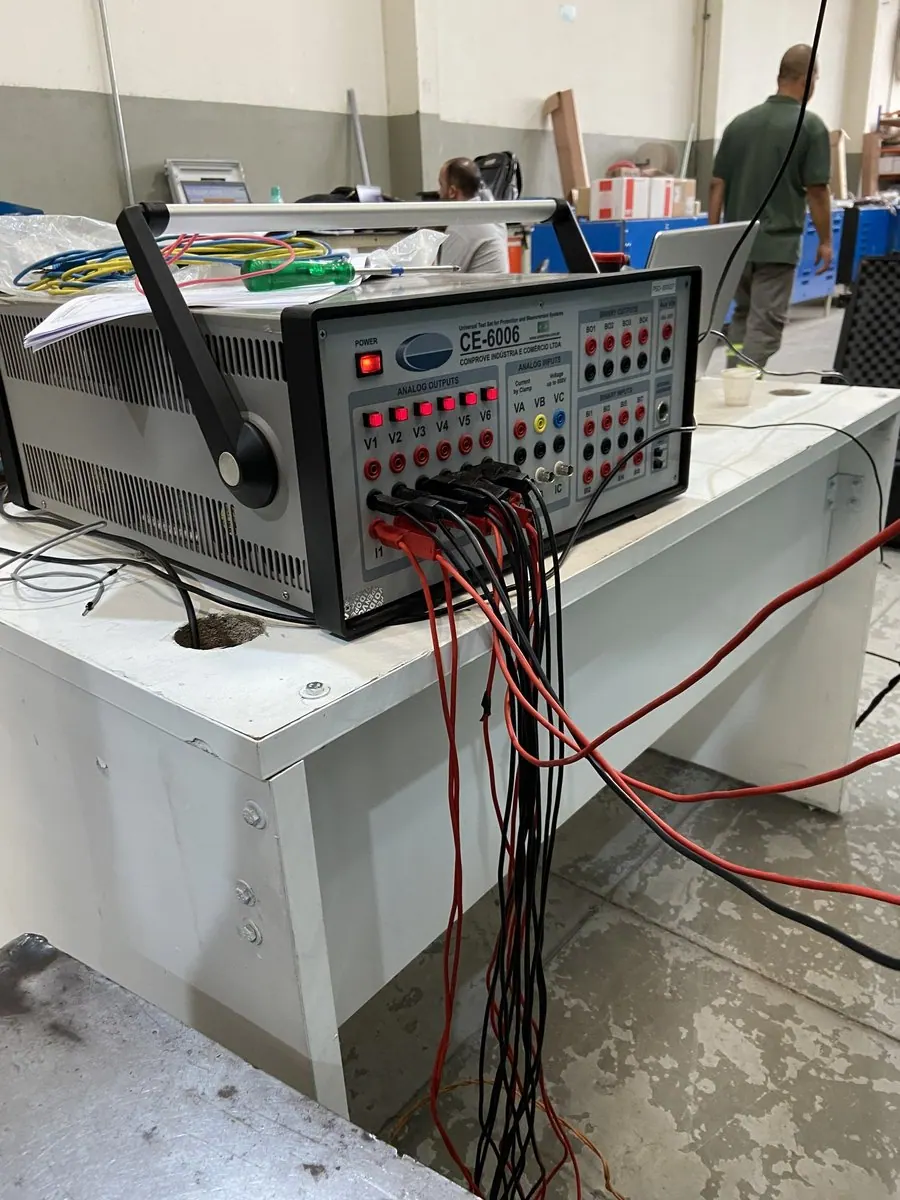

Mala de testes utilizada na parametrização e verificação funcional de relés de proteção

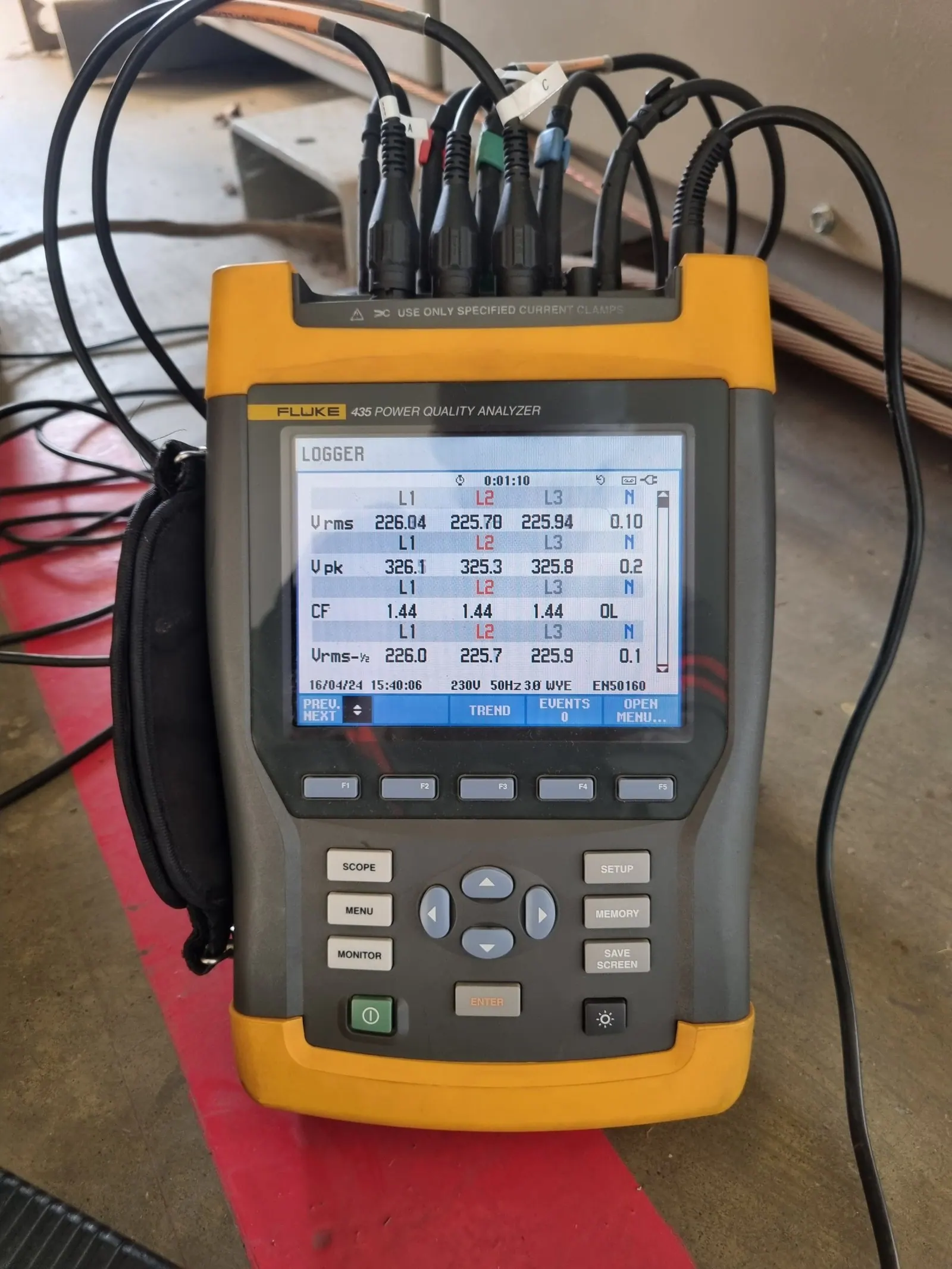

Analisador de qualidade de energia conectado a painel industrial durante campanha de medição

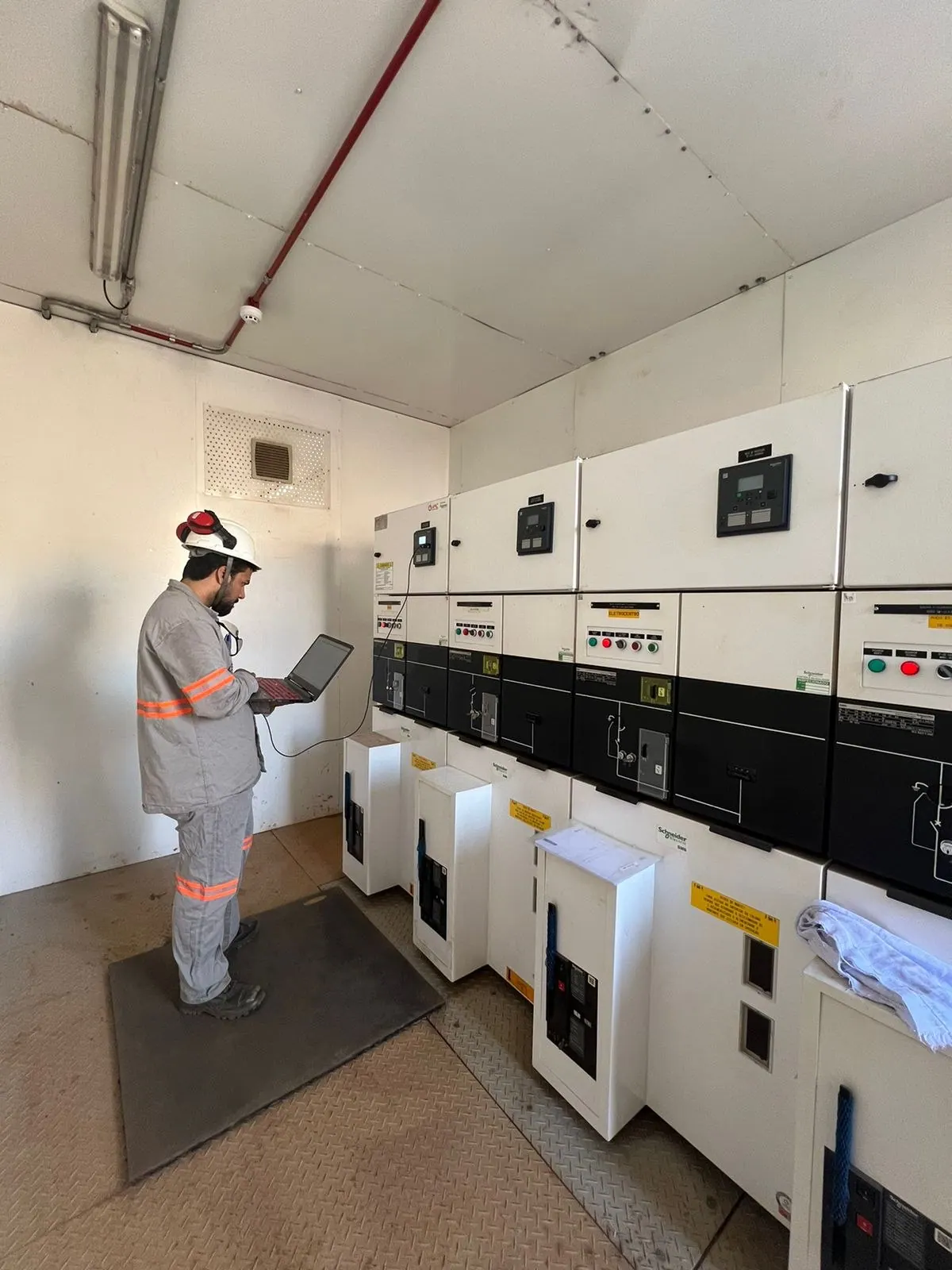

Inspeção elétrica documentada em sala de painéis de baixa tensão

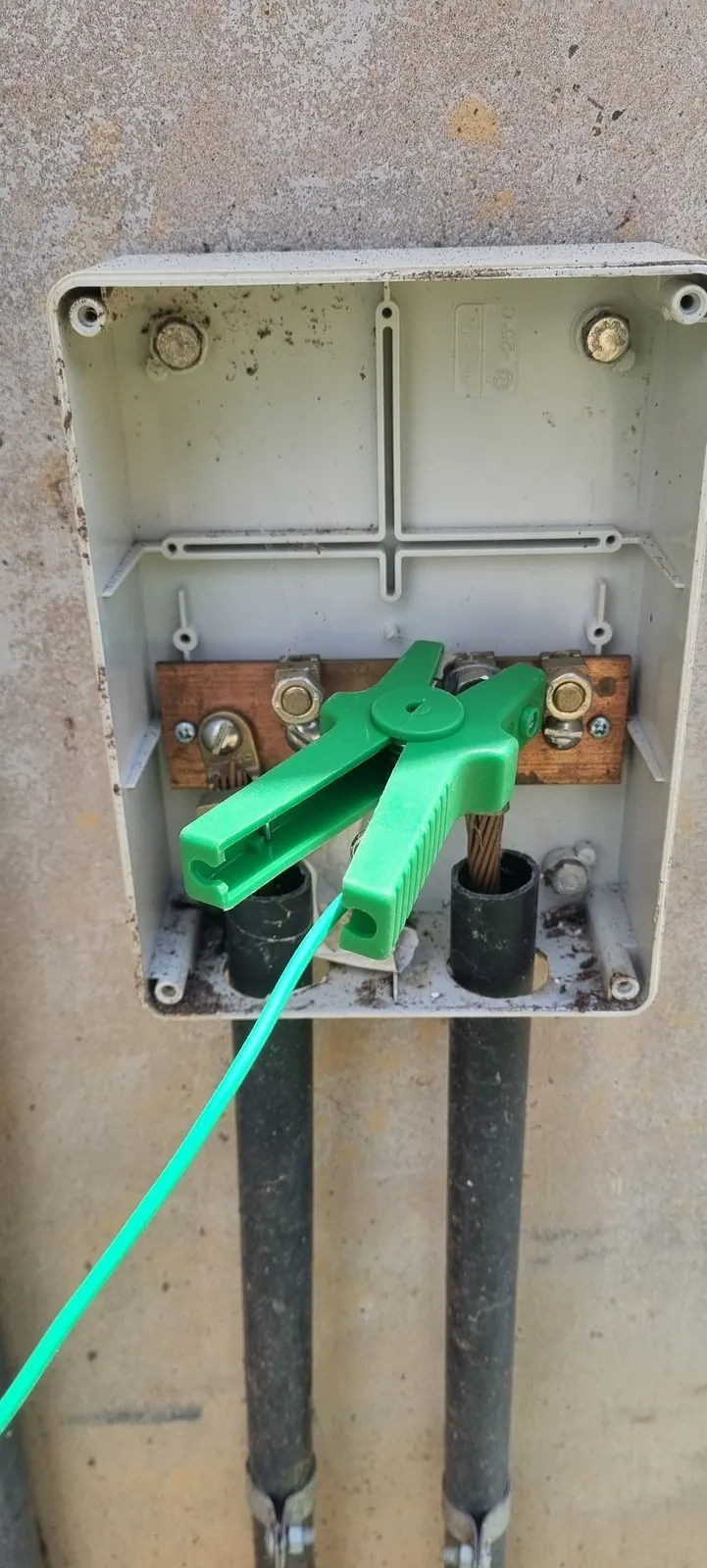

Ensaio de continuidade em caixa de inspeção de malha de aterramento

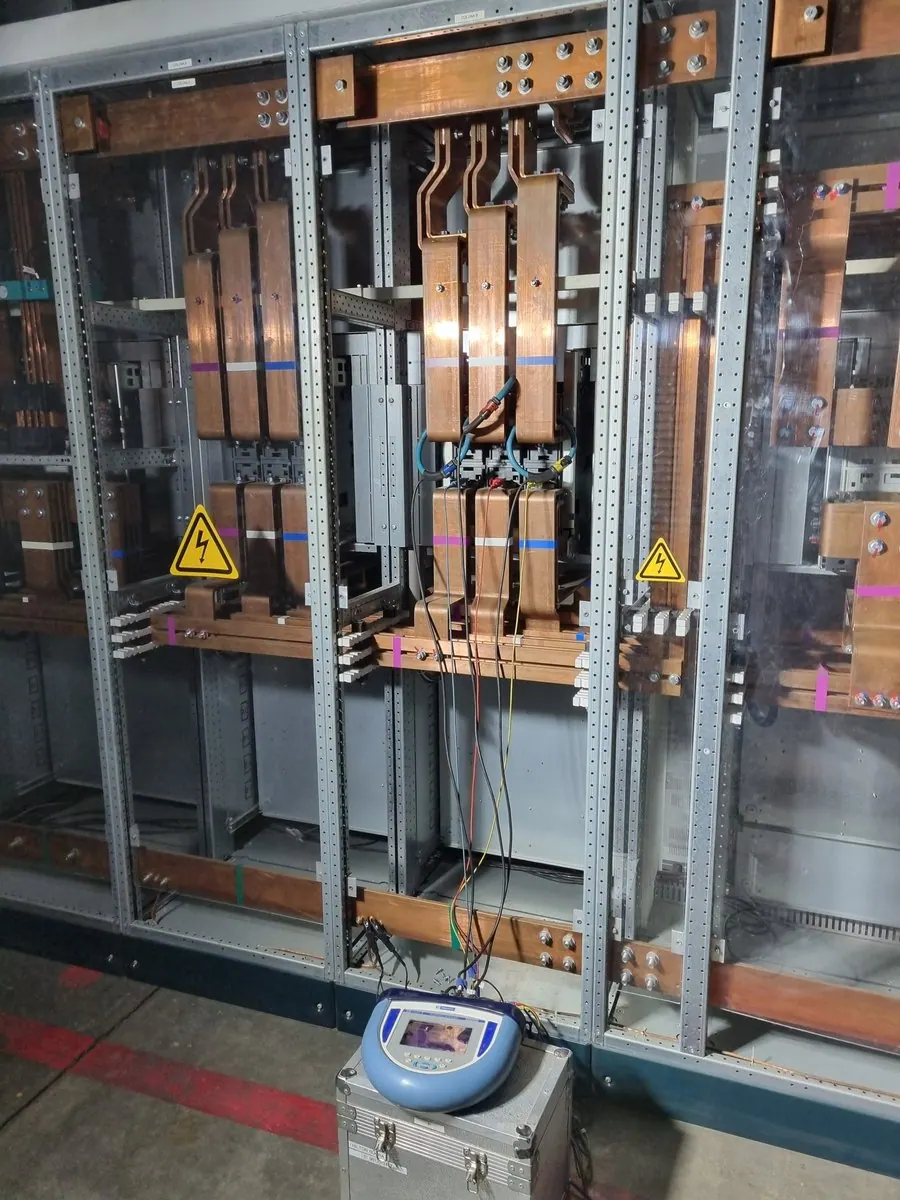

Vistoria de barramentos e componentes elétricos em painéis industriais

1 / 6

Engenharia analítica para a confiabilidade elétrica

Mudanças nas instalações elétricas fazem parte do dia a dia operacional de plantas industriais, de modo que expansões e descomissionamentos ocorram frequentemente.

O planejamento adequado para atividades associadas à alteração dos sistemas elétricos é essencial para prevenir riscos de desempenho associados a situações de má qualidade de energia, superação de dispositivos, desligamentos indesejados, entre outros.

Os equipamentos elétricos, de modo geral, são projetados para operar sob tensão senoidal na frequência nominal de 60 Hz e dentro de faixas específicas de amplitude. Alterações no valor eficaz, na forma de onda ou na frequência da tensão de alimentação podem comprometer parcial ou totalmente seu desempenho, aumentando as perdas elétricas e térmicas. Como consequência, podem ocorrer elevações de temperatura, degradação da isolação, vibrações mecânicas excessivas, aumento dos níveis de ruído e redução da vida útil dos equipamentos.

A PSO Engenharia Elétrica oferece soluções otimizadas de engenharia por meio de estudos e laudos elétricos, possibilitando a mitigação dos efeitos perniciosos associados aos riscos à vida dos colaboradores e à integridade dos ativos que operam por meio de energia elétrica.

Os principais estudos e laudos técnicos que executamos

Dispomos de instrumentação calibrada e engenharia de software para conduzir estudos elétricos de alta complexidade:

1Estudo de curto-circuito

Definir os valores máximos das correntes de curto-circuito que os componentes devem suportar em situações de falha.

Como atuamos: Definimos os níveis de curto-circuito estimados que fluem pelas instalações (cabos, barramentos, malha de aterramento, transformadores, reatores, banco de capacitores etc.) em situações de falha.
Objetivo: Indicar de forma numérica a intensidade das correntes de falha previstas nas instalações, utilizadas para definir a suportabilidade mínima de dispositivos.

2Estudos de coordenação, seletividade e parametrização de relés

Ajustamos as curvas de atuação dos dispositivos de proteção para assegurar que, em caso de falha (sobrecorrentes ou curtos-circuitos), apenas o dispositivo mais próximo do defeito atue.

Como atuamos: Dimensionamos de forma ajustada os ajustes de proteção associados a dispositivos programáveis como relés e disjuntores eletrônicos, além de avaliar a aplicação de componentes termomagnéticos fixos como fusíveis e disjuntores fixos. Calculamos as funções de proteção a serem habilitadas em relés microprocessados (como funções 50/51, 27, 59, entre outras).
Objetivo: Otimizar a continuidade do fornecimento de energia elétrica prevenindo desligamentos indesejados, além de preservar a segurança operacional pela eliminação rápida de correntes de falha quando necessário — isolando anomalias de forma rápida e precisa, evitando desarmes gerais (blackouts industriais) e reduzindo drasticamente o tempo de identificação e correção de falhas.

3Estudo de energia incidente e risco de arco elétrico (Arc Flash / ATPV)

Determinamos os potenciais perigos térmicos associados à exposição de operadores a ocorrências de arco elétrico.

Como atuamos: Com base nas premissas das normas ABNT NBR 17227:2026 e IEEE 1584:2018, calculamos os níveis de energia incidente (cal/cm²) e a fronteira de proteção contra arco elétrico.
Objetivo: Fornecer o mapeamento de pontos críticos, plano de ação para adequação dos níveis aceitáveis para segurança operacional, especificação das vestimentas de proteção adequadas (EPIs de classe de risco correspondente) e geração de etiquetas informativas de segurança para colagem direta nos painéis elétricos.

4Diagnóstico de qualidade de energia

Avaliamos as principais grandezas elétricas das instalações a fim de detectar, laudar e oferecer soluções para ocorrências de baixa qualidade de energia como distorções harmônicas, baixo fator de potência, desbalanço de corrente/tensão, flutuação de tensão, variação de frequência, transientes, interrupções, subtensões e sobretensões.

Como atuamos: Realizamos medições de campo a fim de verificar se a qualidade de energia fornecida está em conformidade com os parâmetros normativos mínimos que asseguram pleno funcionamento das instalações.
Objetivo: Otimizar a vida útil das instalações elétricas evitando sobreaquecimentos de componentes, sobretensões perigosas e alterações da forma de onda senoidal.

5Estudo de demanda

Analisamos o perfil de carga das instalações e o carregamento de transformadores tanto para situações de carga em operação (medição de demanda) quanto para cargas provisionadas (estudo de demanda).

Como atuamos: Trabalhamos com a instalação de analisadores de energia em subestações e/ou avaliação de simultaneidade de operação de novas demandas.
Objetivo: Mapear as reservas de potência de cada ativo, fornecendo dados precisos para o remanejamento seguro de cargas ou embasamento técnico para projetos de expansão.

6Inspeções elétricas

Avaliamos a conformidade das instalações em baixa (ABNT NBR 5410) e média (ABNT NBR 14039) tensão com as normas de saúde e segurança vigentes.

Como atuamos: Realizamos inspeções detalhadas nas instalações e ambientes elétricos, incluindo subestações, salas elétricas e demais áreas associadas, com o objetivo de identificar não conformidades técnicas, operacionais e de segurança. A avaliação é conduzida com base nos requisitos estabelecidos pela legislação vigente, normas técnicas aplicáveis e boas práticas de engenharia, permitindo diagnosticar desvios, avaliar riscos e definir as adequações necessárias.
Objetivo: Fornecer plano de ação para adequação das instalações elétricas, garantindo a conformidade regulatória, a segurança dos trabalhadores, a confiabilidade operacional e a continuidade do fornecimento de energia.

7Análise de risco e laudos de SPDA (ABNT NBR 5419)

Avaliamos a eficácia das instalações contra o impacto de raios e surtos elétricos.

Como atuamos: Conduzimos ensaios de continuidade em malhas de terra, levantamentos fotográficos detalhados e análises de risco conforme a NBR 5419.
Objetivo: Fornecer análise de risco, projeto e laudo de conformidade das instalações de proteção contra descargas atmosféricas.

ABNT NBR 17227:2026 e IEEE 1584:2018 (Arc Flash)
Resolução ANEEL nº 956
ABNT NBR 5410, NBR 14039, NBR 5419

Falar com a equipe técnica

Diferencial PSO: tecnologia aplicada e cases de grande porte

A robustez metodológica da PSO Engenharia Elétrica destaca-se pela experiência prática na entrega de engenharia consultiva de alto nível:

Experiência com gigantes de mercado Nossa engenharia de energia incidente e estudos elétricos apoia empresas líderes nacionais, validando níveis de energia e coordenando o plano de ação de segurança elétrica.
Alta capacidade de processamento (NR10report®) Para inspeções de alta complexidade em que o volume de dados de campo é massivo — como o case em uma grande usina siderúrgica em Minas Gerais, onde inspecionamos cerca de 2.000 estruturas —, utilizamos nossa plataforma de desenvolvimento próprio em nuvem, o NR10report®. Ele consolida dados de campo de forma ágil, minimizando erros manuais e acelerando a entrega dos planos de ações mitigadoras.
Relatórios transparentes com rigor legal (ART) Todos os nossos estudos são acompanhados por relatórios de diagnóstico detalhados, registros fotográficos claros e a respectiva Anotação de Responsabilidade Técnica (ART), garantindo legitimidade em auditorias e órgãos reguladores.

Perguntas frequentes

Quando uma indústria deve realizar estudos e laudos elétricos?

Os estudos e laudos elétricos são recomendados sempre que houver implantação de novas instalações, ampliações de carga, substituição de equipamentos, modernizações (retrofits), alterações na configuração da rede elétrica ou ocorrência de falhas recorrentes. Também são importantes para verificar a conformidade com normas técnicas, aumentar a confiabilidade do sistema elétrico e subsidiar decisões de manutenção e expansão.

Qual é a diferença entre um estudo elétrico e um laudo elétrico?

Embora sejam complementares, possuem objetivos distintos. Os estudos elétricos utilizam modelos de cálculo e simulações para prever o comportamento do sistema diante de diferentes condições de operação, auxiliando no planejamento e na tomada de decisões. Já os laudos elétricos são baseados em inspeções e medições realizadas em campo, documentando as condições reais da instalação e apontando eventuais não conformidades, riscos e recomendações técnicas.

Quais são os benefícios de realizar estudos elétricos preventivos?

A realização de estudos preventivos permite identificar riscos antes que eles provoquem falhas na operação. Entre os principais benefícios estão a redução de desligamentos não programados, maior segurança para os colaboradores, aumento da vida útil dos equipamentos, otimização das proteções elétricas, melhoria da qualidade da energia e maior previsibilidade para futuras ampliações da instalação.

Os estudos e laudos elétricos atendem às exigências das normas técnicas?

Sim. Os estudos e laudos são desenvolvidos conforme as normas aplicáveis a cada tipo de análise, incluindo referências como ABNT NBR 5410, ABNT NBR 14039, ABNT NBR 5419, ABNT NBR 17227, IEEE 1584 e demais requisitos técnicos e regulamentares pertinentes. Quando aplicável, a documentação é acompanhada da respectiva ART (Anotação de Responsabilidade Técnica), proporcionando maior segurança técnica e respaldo para auditorias, fiscalizações e processos internos.

Decida com base em dados de engenharia confiáveis

Não opere com margem para incertezas no seu sistema elétrico. Otimize a proteção dos seus ativos, proteja a vida dos seus colaboradores e melhore a eficiência energética da sua empresa com os estudos elétricos da PSO.

Fale com nossos engenheiros e solicite uma proposta de estudos elétricos.

Entre em contato conosco
