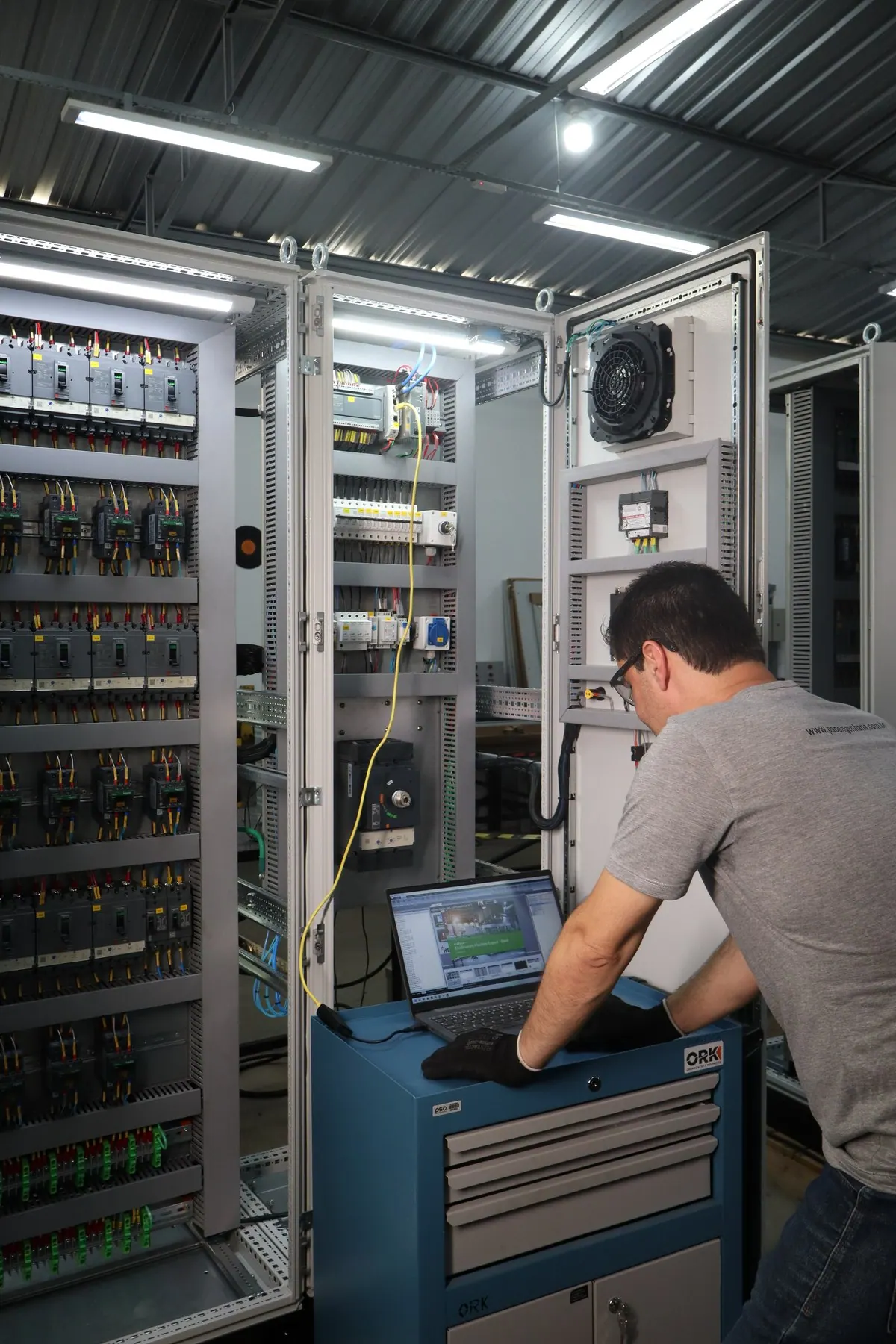

Painel de controle com CLP em planta industrial

Montagem de sistemas de automação e instrumentação

Montagem e interligação física que asseguram um fluxo contínuo de informações entre o campo e as salas de controle.

Falar com a equipe técnica

Montagem de sistemas de automação e instrumentação industrial

A automação e a instrumentação industrial são os pilares para que as plantas industriais modernas alcancem altos níveis de precisão, controle de processos, repetibilidade e segurança. A integração bem-sucedida entre os sistemas digitais de controle e os dispositivos de campo é o que viabiliza a otimização do uso de recursos, a redução de perdas e a coleta de dados operacionais em tempo real.

Na PSO Engenharia Elétrica, oferecemos soluções de montagem e interligação física para sistemas de automação e instrumentação, assegurando que o fluxo de informações entre o campo e as salas de controle opere de maneira contínua e sem interferências.

O que contempla o serviço de montagem de automação e instrumentação?

A execução deste serviço exige um alto rigor técnico e conhecimento detalhado de barramentos de comunicação, blindagens eletromagnéticas e calibração física. Nosso escopo de atuação abrange:

  • Instalação de instrumentos de campo Fixação física, alinhamento e conexão de sensores, transmissores (de vazão, pressão, nível, temperatura, pH e condutividade) e dispositivos de atuação, como válvulas de controle, posicionadores e atuadores pneumáticos ou elétricos.
  • Montagem de painéis de controle (CLPs e remotas) Instalação, organização interna de cabos e conexão de quadros contendo Controladores Lógicos Programáveis (CLPs), módulos de entrada/saída (I/O), fontes de alimentação e chaves de rede.
  • Infraestrutura para redes industriais Lançamento de cabos de instrumentação especiais (pares trançados com blindagem) e cabos ópticos, estruturados de modo a mitigar ruídos eletromagnéticos que possam causar falhas de comunicação ou perda de pacotes de dados.
  • Conectividade de protocolos de rede Interligação física de dispositivos operando em diferentes redes industriais, tais como Modbus, Profibus, Profinet, Ethernet/IP, AS-i e Foundation Fieldbus, entre outros.
  • Testes de malha e comissionamento (loop-test) Realização de testes ponto a ponto (simulações de sinais de 4-20 mA, 0-10 V e contatos secos) para garantir que cada comando enviado pelo sistema supervisório (SCADA/IHM) resulte na ação correta no campo antes do início da operação.

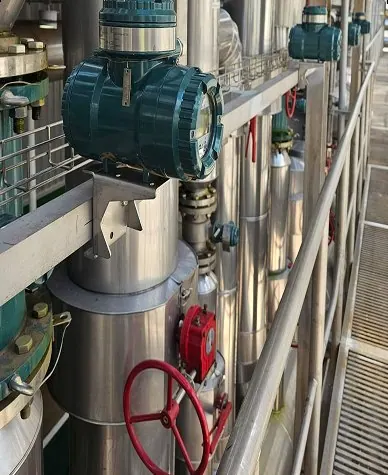

Transmissores de processo instalados em linha industrial

Rigor técnico e conformidade normativa

A montagem de sistemas de automação e instrumentação na PSO segue as melhores práticas preconizadas por entidades internacionais e nacionais, como as normas da ISA (International Society of Automation), as diretrizes da ABNT NBR 5410 para instalações de baixa tensão e as exigências de segurança no trabalho da NR-10.

Garantimos que a infraestrutura eletromecânica, o encaminhamento físico de cabos de sinal e as conexões de aterramento de blindagens de cabos (shields) sejam implementadas de acordo com as especificações dos fabricantes, reduzindo sensivelmente a necessidade de retrabalhos durante a fase de programação e partida (startup) das plantas.

  • Normas ISA (International Society of Automation)
  • ABNT NBR 5410
  • NR-10
Falar com a equipe técnica

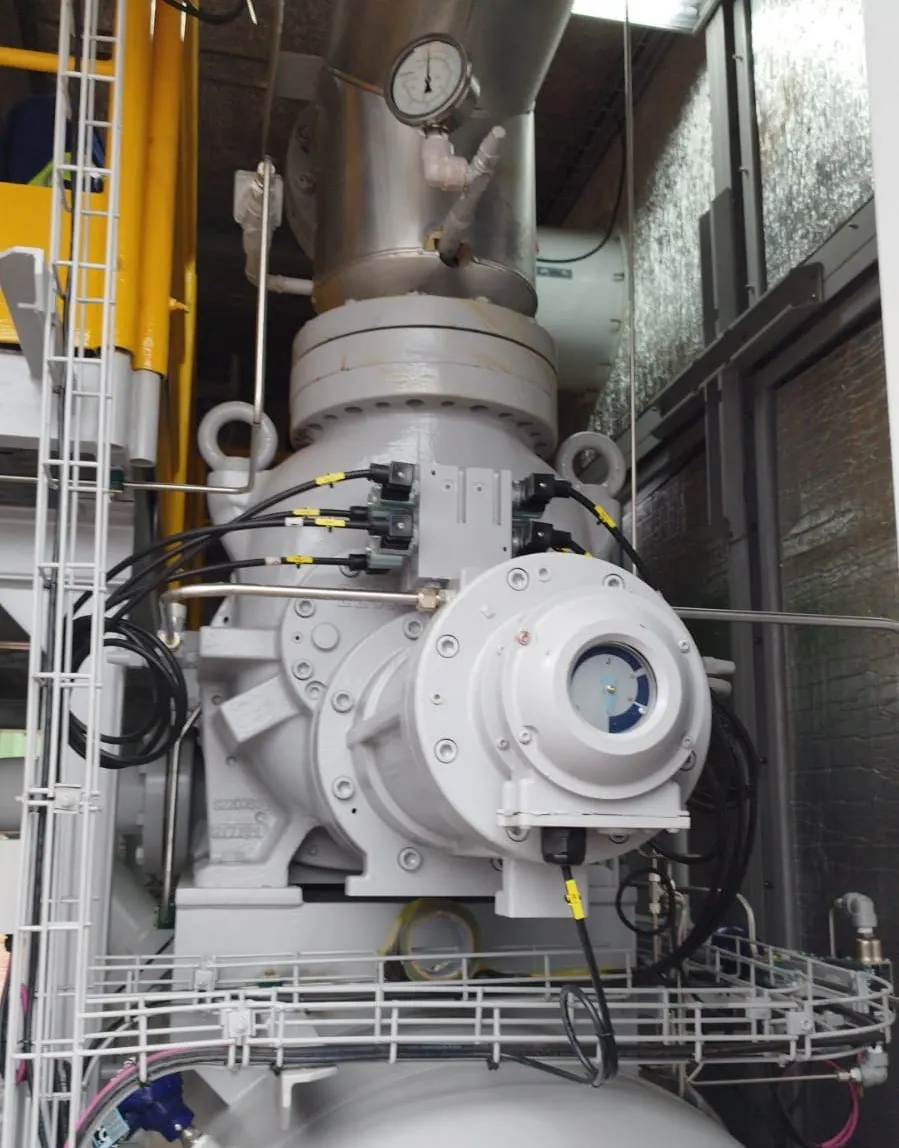

Válvula de controle com atuador e instrumentação associada em planta de processo

Perguntas frequentes

Quais protocolos de comunicação industrial podem ser integrados?

A PSO executa a infraestrutura e a interligação física de equipamentos que utilizam os principais protocolos de comunicação industrial, como Modbus, Profibus, Profinet, Ethernet/IP, AS-i e Foundation Fieldbus. A montagem é realizada conforme as recomendações dos fabricantes para garantir estabilidade da comunicação e reduzir interferências eletromagnéticas.

O que é o teste de malha (Loop Test) e por que ele é importante?

O teste de malha, conhecido como Loop Test, é uma etapa de comissionamento utilizada para verificar se todos os sinais enviados pelos instrumentos de campo chegam corretamente ao sistema de automação e se os comandos emitidos pelos CLPs ou sistemas supervisórios acionam os equipamentos corretos. Esse procedimento reduz falhas durante a partida da planta, facilita o startup e aumenta a confiabilidade da operação.

Qual é a diferença entre automação industrial e instrumentação industrial?

A instrumentação industrial é responsável pela medição das variáveis de processo, como pressão, temperatura, nível, vazão e pH, utilizando sensores e transmissores instalados em campo. Já a automação industrial utiliza essas informações para controlar equipamentos e processos por meio de CLPs, sistemas supervisórios (SCADA), IHMs e redes industriais, proporcionando maior eficiência, segurança e produtividade.

Por que a organização da infraestrutura elétrica é importante em sistemas de automação?

Uma infraestrutura bem planejada, com correta separação entre cabos de potência e cabos de sinal, aterramento adequado das blindagens e encaminhamento conforme as normas técnicas, reduz interferências eletromagnéticas, evita falhas de comunicação entre equipamentos e facilita futuras manutenções e ampliações da instalação.

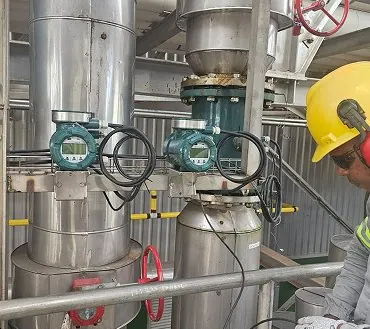

Verificação de instrumentos de campo durante o teste de malha

Integre a automação e a instrumentação aos seus processos

A PSO Engenharia Elétrica conta com uma equipe qualificada para transformar projetos de automação em realidade física no chão de fábrica, garantindo montagens limpas, organizadas e de fácil manutenção.

Consulte nossa engenharia e solicite uma proposta de montagem para seu projeto de automação.
